Powerdynamo bringt Ihrem Oldtimer Motorrad |
|
|||
|
|
|||||
| Einbauanleitung für System 71 32 799 00 |
Version 06.07.2011 |
|
Wenn Sie die originale Zündung einbauen und einstellen können und allgemeine mechanische Fertigkeiten besitzen können Sie auch ein Powerdynamo System einbauen. Wenn Sie noch nie damit zu tun hatten lassen Sie das System besser von jemandem einbauen der sich damit auskennt. |
|
| Powerdynamo kann die Einhaltung dieser Anleitung, als auch die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung dieses Systems nicht überwachen. Eine unsachgemäße Ausführung der Installation kann zu Sachschäden oder gar Personenschäden führen. Wir übernehmen keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Installation, unsachgemäßem Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgend einer Weise damit zusammenhängen. Wir behalten uns das Recht vor, ohne vorherige Mitteilung, Änderungen bezüglich Produkt, technischer Daten oder Montage- und Betriebsanleitung vorzunehmen. | |
|
WICHTIG: |
Lesen Sie unbedingt erst die komplette
Anleitung sorgfältig durch bevor Sie mit dem Einbau beginnen Denken Sie daran, daß unabgestimmte Veränderung, auch Reparaturversuche, an den Teilen zum Verlust der Gewährleistungsrechte führen können. Das betrifft auch das Abschneiden von Kabeln, was sehr oft zum Verlust der verpolungssicheren Stecker und in der Folge zu materialzerstörenden Kurzschlüssen oder Verpolungen führt. Beachten Sie die Hinweise auf der Informationsseite zum System . Vergewissern Sie sich, daß die dargestellte Konfiguration des Systems tatsächlich auch den Anforderungen Ihres Motors entspricht. Falsche Zündwerte z.B. können dem Motor durchaus schaden und/oder Verletzungen beim Antreten hervorrufen (Rückschlagen des Kickstarters). Besondere Vorsicht ist beim ersten Start nach dem Einbau geboten. Sollten Sie Fehlverhalten feststellen, prüfen und ändern Sie die Zündeinstellung! Beim Einbau prüfen Sie sehr sorgfältig das der Rotor nicht an der Statorspule oder anderswo schleift, was aus verschiedenen Gründen geschehen und zu schweren Schäden führen kann. |
| Bestimmungsgemäße Verwendung Dies ist ein Ersatzsystem und keine Kopie eines originales Materiales. Die Teile des Systems sehen daher auch anders als die originalen Teile aus und vor allem Zündspule und Regler werden eventuell andere Befestigungspunkte haben die Anpassungen durch Sie erfordern. Dieses System ist ausschließlich zum Ersatz originaler Licht/Zündanlagen in Old- und Youngtimer Motorrädern bestimmt, deren Motorcharakteristik nicht durch konstruktive Änderungen nachträglich beeinflusst wurde. Es ist kein Tuningsystem, es ändert die originale Motorcharakteristik nicht und es wird keine wesentlich höhere Motorleistung erzielt, wohl aber wird die Verkehrstüchtigkeit und -sicherheit des Fahrzeugs durch bessere Beleuchtung, deutlicheres Blinken, eine stets kräftige Hupe und im Vergleich zu den betagten Originalanlagen größere allgemeine Ausfallsicherheit erzielt. Da mit unseren Anlagen keine wesentliche Änderung der Motorcharakteristik bewirkt wird, verschlechtert sich das Abgas- und Geräuschverhalten auch nicht. In den meisten Fällen dürfte sich das Abgasverhalten sogar verbessern, da eine vollständigere Verbrennung erfolgt. Bei bestimmungsgemäßer Verwendung wird die Verwendung im Geltungsbereich der STVZO nicht beeinträchtigt. Das Ladesystem ist grundsätzlich nur zur Verwendung mit wiederaufladbaren 12V (6V systems 6V) Blei-Säure Batterien mit flüssigem Elektrolyt oder verschlossenen Bleiakkumulatoren , AGM, Gel geeignet. Es ist nicht geeignet für eine Nutzung mit Nickel-Cadmium, Nickel-Metal-Hydride, Lithium-Ionen oder anderen Arten von wiederaufladbaren oder nicht aufladbaren Batterien. Das System ist nicht dazu geeignet im Rahmen von Sportveranstaltungen betrieben zu werden. Bei einer nicht bestimmungsgemäßen Verwendung erlischt die Gewährleistung. Zudem kann es dann sein, daß das System nicht die von Ihnen gewünschte Leistung bringt und wir Ihnen dann auch nicht mit unserem Support helfen können weil wir die Situation nicht kennen. Im schlimmsten Falle kann eine nicht bestimmungsgemäße Verwendung sogar zum Erlöschen der Betriebserlaubnis führen. |
|
| Bei der Montage der Teile beginnen Sie unbedingt mit der Montage der motorseitigen Teile (Adapter, Stator, Rotor) um festzustellen on dieses Material wirklich passt, bevor die außerhalb des Motors anzubringenden Teile montiert werden. Meist ist es leider so, dass gerade mit der Montage von Regler, Zündspule, ggf Steuereinheit begonnen wird und diese Teile dabei sehr oft (unabgestimmt!) modifiziert werden, was einen späteren Wiederverkauf durch uns unmöglich macht. Der Ersatz von Licht/Zündanlagen alter Motorräder ist leider nicht wie ein Einkauf im Supermarkt ex Regal sondern angesichts der Typenvielfalt und der eventuellen Veränderungen des Materials seit deren Produktion viele Jahre her immer eine komplexe Sache, die leider auch Irrtum beinhalten kann | |
| Unsere Systeme sind NICHT auf Verwendung mit anderen elektronischen Komponenten (wie Zündungen von Drittanbietern, Navis, Handy, LED Leuchtmittel etc.) geprüft und können an solchen Teilen unter Umständen Schaden anrichten. Eventuell vorhandene Drehzahlmesser werden nicht von dem System unterstützt. Wir bieten aber eine Drehzahlmesserlösung an. Ebenso werden eventuelle Schutzschalter oder von der Zündung gesteuerte Abgassteuerungen nicht unterstützt. Es kann zudem sein, daß Ihre originale Zündung aus rechtlichen Gründen eine Vorrichtung zur Begrenzung der Geschwindigkeit hatte. Das neue System hat keine solche Vorrichtung. Prüfen Sie daher vorher die Rechtslage. | |
| Falls Sie keine Fachkenntnisse für den Einbau besitzen, lassen Sie den Einbau bitte von einer Fachkraft oder einer entsprechenden Fachwerkstatt durchführen. Durch unsachgemäßen Einbau kann sowohl das neue System, als auch das Motorrad beschädigt werden oder können gar Verletzungen des Fahrers auftreten. | |
| Bevor Sie ein System bestellen, überprüfen Sie bitte ob der von uns empfohlene Rotorabzieher im Lieferumfang enthalten ist. Wenn nicht, bestellen Sie ihn am Besten gleich mit! Bei Beschädigung des Rotors durch Verwendung anderer Werkzeuge und Hilfsmittel, erlischt der Gewährleistungsanspruch! Denken Sie auch an neue Glühlampen, Sicherungen, Hupe, Blinkgeber usw. | |
| Der Rotor ist auf Schlageinwirkung (z.B. auch während des Transports) äußerst empfindlich. Prüfen Sie in jedem Fall vor Einbau unbedingt den Rotor auf etwaige Beschädigungen. Wenn es sich um einen Rotor handelt, bei dem die Magnete nicht vergossen sind, prüfen Sie den Festsitz der Magnete indem Sie mit den Fingern versuchen diese seitlich wegzuschieben. Nach Stoßeinwirkung könnten einige der eingeklebten Magnete lose geworden sein und sich nur noch durch ihre Magnetkraft halten. Dies würde im Betrieb zu ernsten Schäden an der Anlage führen. Gleichzeitig bitte die Magnete des Rotors auf Fremdkörper (z.B. Schrauben oder andere metallische Gegenstände) überprüfen. | |
|
|
Wenn Sie Zugang zum Internet
haben, sehen Sie sich diese Dokumentation besser online an. Dabei können Sie die
die meisten Bilder durch Anklicken vergrößern und Sie erhalten mehr und
eventuell aktuellere Information. Systemliste unter: http://www.powerdynamo.biz |
 |
Sie werden die folgenden
Werkzeuge benötigen:
|
 |
Um den alten Rotor zu lösen benötigen
Sie eine Abziehschraube M10x90 (Teil 89 99 026). |
 |
Um den neuen Rotor wieder abzuziehen benötigen Sie einen Abzieher M27x1,25
(Teil 99 99 799 00).
ACHTUNG: bei Verwendung eines Klauenabziehers lösen sich die Magnete im Rotor! |
|
|
|
| Anmerkungen zur Verkabelung:
Erfahrungen zeigen, dass im laufe der Jahre fast an jedem Motorrad Veränderungen vorgenommen wurden. Daraus folgt, dass Kabelfarben und Kabel an sich von den hier beschriebenen abweichen können. Im Zweifelsfalle ziehen Sie bitte die Originalschaltpläne zu Hilfe! |
|
|
|
|
 |
Sie haben folgende Teile erhalten:
|
|
|
|
| Stellen Sie sicher, dass Ihre ISH fest auf dem Ständer
steht, vorzugsweise auf einer erhöhten Montageplattform, und dass Sie
guten Zugang zur Lichtmaschinenseite des Motors haben. Klemmen Sie die Batterie ab und nehmen Sie diese aus dem Motorrad heraus. Verabschieden Sie sich bitte an dieser Stelle von dem guten Stück, denn Sie benötigen ab jetzt eine Batterie 12 Volt oder Sie fahren ganz ohne Batterie. Die Anlage lässt das zu. Ersetzen Sie an dieser Stelle gleich alle 6 Volt Glühlampen durch 12 Volt Lampen. Die Hupe kann auf 6 Volt bleiben. Entscheiden Sie sich, welche Methode der Zündabschaltung Sie nutzen möchten. Es gibt verschiedene Möglichkeiten, jede mit ihren Vor- und Nachteilen. Wir haben die Relaisoption vormontiert. |
|
|
|
|
|
Relaisoption (als Standard geliefert) Vorteil: Diese Option gestattet die Nutzung des Zündschlosses wie gehabt. Es ändert sich nichts in der Bedienung des Motorrades. Nachteil: Sie können die Anlage nicht ohne Batterie nutzen. (wobei Sie im Notfall durchaus ohne Fahren können, nur die Zündabschaltung dann nicht geht!) |
|
|
Position 5 Option Vorteil: Das Motorrad kann völlig ohne Batterie gefahren werden. Ein Plus vor allem für Oldtimer, die selten gefahren werden. Nachteil: Die Zündung ist nicht normal über die Ein/Aus-Stellung des Zündschlosses abschaltbar und das Fahrzeug kann auch ohne Zündschlüssel angekickt werden. Die Abschaltung erfolgt durch kurzzeitiges Schalten des Zündschlosses auf Position 5 (vormals Anschiebeposition). |
|
|
Stoppschaltermethode Vorteil: Das Motorrad kann ohne Batterie gefahren werden. Es gibt kein Relais welches versagen könnte. Nachteil: Sie müssen einen zusätzlichen Stoppschalter, vorzugsweise am Lenker anbringen. Trick: Man kann den Lichthupenknopf als Killschalter umfunktionieren. |
|
|
|
|
| Entscheiden Sie, wo Sie die neue Zündspule anbringen wollen. | |
(Abbildung zeigt ähnliches Modell MZ 125 RT) |
Die einfachste Lösung ist die Anbringung der Zündspule an einer Halteklammer oder mit Kabelbindern am Rahmenrohr unter dem Tank. Tipp: Bei vorhandenem Spulenkasten kann zur Wahrung der Optik ein totes Zündkabel aus dem Spulenkasten nach oben unter den Tank führen. Von dort geht dann das aktive Zündkabel wieder herunter zur Kerze. Wenn man sich nicht tief bückt um unter den Tank zu sehen sieht man nichts von der Veränderung. |

(Abbildung zeigt ähnliches Modell MZ 125 RT) |
Die elegantere, aber etwas aufwendige und fummelige Lösung (bei
vorhandenem Spulenkasten!) ist die Unterbringung der neuen Zündspule im Spulenkasten. Aufwendig deshalb, weil sowohl das Innenleben des Spulenkastens, als auch die neue Zündspule modifiziert werden müssen. Wir empfehlen daher die Anbringung der Spule unter dem Tank. Zur Lösung im Spulenkasten finden Sie Hinweise weiter unten in dieser Anleitung. (Foto zeigt die Lösung ohne Zündschloss) |
|
|
|
 |

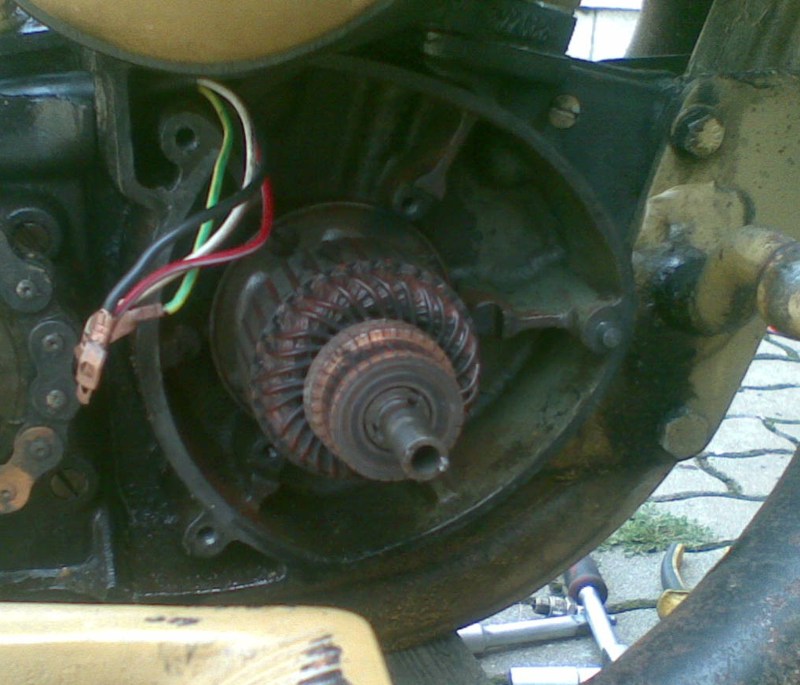

Lösen Sie alle zur alten Lichtmaschine, Regler und Zündspule führenden Kabel. Anschließend entfernen Sie bitte diese Teile. |
|
|
|
 |
Nehmen Sie die Passfeder auf dem Konus der Kurbelwelle mit einer Zange ab. Sie wird nicht mehr benötigt. Bitte nicht vergessen, sonst müssen Sie die Lima später noch einmal herausnehmen. |
 |
Nehmen Sie ebenfalls den kleinen Stift aus der Auflagefläche der Statorplatte im Motorgehäuse (siehe Bild). Dieser wird auch nicht mehr benötigt und stört beim Einbau der neuen Statorplatte. |
|
|
|
|
Schauen Sie sich die Stator-Grundplatte an. Dort befindet sich links von
der "Kabel"-Durchführung eine kleine Kerbe
("Markierung") auf dem Außenumfang.
Dies ist eine Zündmarkierung. Wichtig: Wenn das Statorkabel nicht durch die (nur auf unserem Bild) mit "Kabel" gekennzeichnete Öffnung geführt wird, ist die Zündung falsch eingestellt und der Motor läuft nicht! |
|
|
|
 |
Entfernen Sie die 3 Schrauben, die den
Stator auf seiner Grundplatte halten und ziehen Sie ihn etwas von der
Platte weg, so dass Sie Zugang zu den Befestigungslöchern darunter
erhalten. Achten Sie darauf, die Lackisolierung der Spulendrähte nicht zu
beschädigen. Befestigen Sie die neue Stator-Einheit (äußeren Stahl- und inneren Aluminiumring) im Motorgehäuse mit den beiden M5 Senkkopfschrauben. Die Statorspule hängt lose am Kabelbaum herunter. Es ist egal, welche Befestigungslöcher Sie benutzen, solange das Kabel durch die, wie oben beschriebe, entsprechende Öffnung geführt wird (die Öffnung neben der Kerb-Markierung). Die Kabel des Stators können Sie nun durch den Kabelausgang oben im Motorblock herausführen. |
|
|
|
 |
Wenn die Einheit angeschraubt ist, setzen
Sie den Stator darauf. Achten Sie genau darauf keine Kabel darunter
einzuklemmen. Weiterhin muß die Spule flach (eben) im Motor sitzen, das
ist schwer zu sehen. Am besten die Spule leicht runterdrücken und gleichzeitig das Kabel von hinten (Zündspulenöffnung), Stück für Stück, ziehen. Am Ende sollte die Spule mit einem hörbaren klicken aufsetzen. Wenn nicht, ist garantiert ein Kabel darunter eingeklemmt. Befestigung der Statorspule mittels der drei M4 Schrauben. |
|
|
|
 |
Bitte nehmen Sie auf keinen Fall
mechanische Veränderungen am Motorgehäuse vor. Lassen Sie auch
keinesfalls den Stahlring weg, auch wenn Sie kurzzeitig (und
garantiert fälschlich) der Meinung sein sollten Sie müssten dies tun, um
die Grundplatte aufzusetzen. Sie sitzen dabei dem Irrtum auf, die Platte ganz auf den Boden setzen zu müssen. Sie muss aber, wie die alte Lima auch, in der weiter oben gelegenen Halterung sitzen. |
|
|
|
 |
Schauen Sie sich den neuen Rotor an. Sie finden auf seinem Außenumfang eine kleine eingepreßte Linie, auch eine Zündmarkierung. Sie ist zwar dauerhaft, aber schlecht sichtbar. Es ist von Vorteil sie mit einem Textmarker (o.ä.) zu verdeutlichen. |
|
|
|
 Z-Pkz
= Zündzeitpunkt(hier ungefähr 3,5mm vor OT) |
Entfernen Sie die Zündkerze und bringen
Sie den Kolben in Zündposition, hier ungefähr 3,5mm vor oberen
Totpunkt (OT).
Um das besser kontrollieren zu können, schalten Sie in den 4. Gang und benutzen das Hinterrad zum Drehen des Motors. Alternativ dazu können Sie auch den lose auf die Kurbelwelle aufgesetzten Rotor zum Drehen des Motors benutzen. Entfernen Sie den Rotor wieder, ohne die Kurbelwellen-Zündposition zu verändern. |
|
|
|
 |
Mit dem Motor in Zündposition setzen Sie den Rotor wieder vorsichtig auf. Dabei müssen jetzt die beiden Zündmarkierung (auf Rotor und Stator-Grundplatte) übereinander stehen. Beim festziehen der Rotorschraube müssen Sie darauf achten, daß weder der Rotor noch die Kurbelwelle bewegt werden. Ansonsten ist die Zündung verstellt und Sie müssen den gesamten Vorgang der Rotorinstallation wiederholen. |
|
|
|
 |
Danach können Sie die Zündkerze wieder einschrauben. Wenn Sie das Hinterrad zum Drehen benutzt haben, stellen Sie wieder den Leerlauf ein. Um den neuen Rotor wieder abzuziehen benötigen Sie einen Abzieher M27x1,25 (Teil 99 99 799 00). |
|
|
|
|
Hinweise zum Einbau der Zündspule in
den Spulenkasten Zum Einbau der Zündspule in
den Spulenkasten werden zunächst die originale Zündspule, der Regler und
das Zündschloß aus dem Spulenkasten entfernen. Vorsicht dabei, die
Drehtrommel des Zündschloß ist federbelastet und läst sich schwer
wieder einbauen. Dann den Spulenkasten abbauen und die originale Zündkabeldurchführung
aufbohren. Spulenkasten wieder anbauen, vom Zündschloß die Klemmleiste
absägen (das Loch für die Befestigungsschraube aber dranlassen). |
|
|
An die neue Zündspule kommen die Kabel rot, weiß sowie das braune
Massekabel aus der neuen Lima und das blaue Ausschaltkabel. Batterieplus bleibt an Klemme 30, dorthin (oder direkt an die Batterie) geht das rote Kabel des neuen Reglers. An dem Massepunkt kommt das braune Kabel vom Regler bzw. Minus der Batterie und das braune direkt auf den Minuspol dieser. |
|
|
|
| Die folgenden Schritte sind je nach Ausschaltmethode
verschieden. Sehen Sie sich zunächst die Klemmbelegung des originalen Hauptschalters im Spulenkasten an  |
|
| Relais und Killschaltermethode | |
| D+: die Klemme bleibt frei, es gehen keine
Kabel dorthin 30: Batterie und Verbindung zum neuen Regler (rotes Kabel) 54: Bremslicht, Hupe und Plus für Ladekontrolllampe und Leerlaufanzeige sowie Relais (wenn montiert) 56: Hauptlicht 58: Standlicht vorn und hinten 57: nicht belegt |
|
| Position 5 Methode | |
| D+: an die Klemme wird als einziges Kabel das
blaue Kabel der neuen Zündspule gelegt. 30: Batterie und Verbindung zum neuen Regler (rotes Kabel) 54: Bremslicht, Hupe und Plus für Ladekontrolllampe und Leerlaufanzeige 56: Hauptlicht 58: Standlicht vorn und hinten 57: nicht belegt Achtung: Wenn die Leerganganzeigebirne defekt ist, geht die Zündausschaltung nicht, man kann sich dann behelfen, indem zugleich die Hinterradbremse betätigt wird. |
|
|
|
|
|
Verbinden Sie die Kabel wie im jeweiligen Schaltplan
angegeben! |
||||
|
* |
Um den Kabeldurchgang durch enge Öffnungen zu erleichtern bzw. erst zu ermöglichen, wurde der Stecker des zur neuen Zündspule führende Kabels von der neuen Lichtmaschine noch nicht auf die Kontaktfahnen am Kabelende gesteckt. Sie sollten den Stecker erst befestigen, wenn das Kabel endgültig durch die Motoröffnung geführt wurde. Dazu ... | |||
|
|
... nehmen Sie den weiblichen Stecker der Zündspule mit den Kabelfarben
rot und weiß.
Stecken Sie die lose mitgelieferte 2er-Steckerhülse auf diesen Stecker und führen Sie die losen Kabel der Lichtmaschine (rot und weiß) mit den Kontaktfahnen hinten in den Stecker ein. Achten Sie darauf, daß die Steckerfahnen in dem Steckergehäuse einrasten. Dabei ist strikt auf die korrekte Position dieser Kabel im Stecker zu achten:
|
|||
|
Wenn Sie die Kabel wieder aus dem Steckergehäuse entfernen möchten (oder müssen), verwenden Sie am besten eine aufgebogene Büroklammer und drücken mit dieser die Widerhaken der Kontaktfahnen zur Seite, so das sich die Stecker lösen lassen. |
||||
|
Das braune Kabel aus der Lichtmaschine mit der Ringöse
wird an der Zündspule auf deren Masse (Haltebügel) geschraubt. |
||||
| * | Anschluß der Lichtmaschine zur Lichtstromversorgung: | |||
|
Die beiden schwarzen aus der Lichtmaschine
kommenden Kabel führen die Spannung für Licht, Hupe, Blinker usw.
Sie haben, wie der Regler
überhaupt, nichts mit der Zündung zu tun.
Diese Spannung muss noch stabilisiert (geregelt) und für die meisten Anwendungen gleichgerichtet werden, da es sich zunächst um Wechselstrom handelt. Dafür stehen 2 verschiedene Reglervarianten zur Verfügung: |
|||
 Achtung:
Jede Verwechslung von Plus und Minus führt
zu einer sofortigen Zerstörung des Reglers, die keinen Garantiefall
darstellt! (Man kann die Zerstörung deutlich am verbrannten Geruch
feststellen!). Achtung es sind Batterien auf dem Markt bei den Plus an der
Stelle ist wo früher Minus war!
|
||||
|
* |
Reglervariante 1: mit Gleichstrom-(standard-)regler (95 22 699 06) verwenden Sie den Schaltplan 71ir12: | |||
|
|
Der neue Regler/Gleichrichter hat einen Kompaktstecker mit 6 Steckmöglichkeiten, von denen eine frei ist. Zu dem Regler wird ein passendes Gegenstück geliefert in welches nachfolgende Kabel einzuführen sind und die dort einrasten müssen. | |||
| Die beiden schwarzen Kabel der neuen Lichtmaschine ... |
... kommen auf die Klemmen 1/4 des neuen Gleichrichters (von dort gehen dann auch schwarze Kabel in den Regler hinein). Es ist dabei egal welches Kabel auf welche der beiden Klemmen (1/4) kommt, da hier Wechselstrom eingespeist wird. |
|||
| Das neue braune Kabel mit der Ringöse an einer Seite ... |
... verbindet Klemme 3 des Reglers/Gleichrichters (von dort geht auch ein braunes Kabel in den Regler hinein) mit dem Minuspol der Batterie bzw. solider Masse. Achtung, nicht verpolen! |
|||
|
Das neue rote Kabel mit der Ringöse an einer Seite ... |
... verbindet Klemme 5 des Reglers/Gleichrichters (von dort geht auch ein rotes Kabel in den Regler hinein) mit dem Pluspol der Batterie bzw. der Klemme der Sicherungsbox an welche das Stromkabel der alten Lichtmaschine ging (bei deutschen Motorräder: Klemme 51). |
|||
| Stellen Sie sicher, daß zwischen Batterie und Bordnetz eine 15A-Sicherung verwendet wird. Sollte sich eine alte, stärkere Sicherung (wegen der ursprünglichen 6Volt-Anlage) am Zündschloß befinden, ersetzen Sie diese bitte. | ||||
|
Das grün/rote Kabel des neuen Reglers an Klemme 6 ... |
... ist für den Anschluß der Ladekontrolle. Hier wird (so vorhanden) die Kontrollleuchte angeklemmt. Das funktioniert natürlich nur bei Vorhandensein einer Batterie. Wird die Kontrollleuchte dennoch auch ohne Batterie angeklemmt, wird sie bei laufendem Motor halbdunkel leuchten, obwohl Strom erzeugt wird. Kurzum, ohne Batterie bleibt der Anschluß frei. Ebenso wenn keine Leuchte vorhanden ist. |
|||
| * | Reglervariante 2: mit Gleichstromregler mit eingebautem Glättungskondensator (73 00 799 50) verwenden Sie zusätzlich den Schaltplan R_102: | |||
|
|
|||
| * |
Bleibt das blaue/weiße Kabel der Zündspule - das Ausschaltkabel.
Wird es mit Masse verbunden,
Hinweis: |
Abschaltung über extra
Ausschalter: Das Relais wird nicht montiert. Das blau/weiße Kabel der Zündspule wird mit einem gegen Masse schaltenden Ausschalter (z.B. ein am Lenker zu befestigender Tastknopf) verbunden. Weitere Hinweise in der Information zur Abschaltung. Alternativ können Sie ein gegen Masse ausschaltendes Zündschloß einsetzen.
Abschaltung über Position 5 (Anschiebeposition Zündschalter, so
vorhanden): |
||
|
Batterievariante: Klemmen Sie das braune Kabel des Relais mit der Ringöse auf Masse. Führen Sie das längere schwarze Kabel des Relais zu einer in Position "Ein" Strom führenden Klemme des Hauptschalters (Zündschloß, bei deutschen Motorrädern: Klemme 15 oder 54). Verbinden Sie das blaue (von Klemme 30 des Relais kommende) Kabel mit dem blau/weißen der Zündspule. Dieses Kabel wäre im Notfall eines Batterieversagens unterwegs abzuziehen, um weiterfahren zu können. (Der Motor lässt sich dann aber nicht abschalten!) Das braune Kabel mit der Ringöse von Klemmen 87a und 86 kommt auf Masse. Das schwarze von Klemme 85 geht an das Zündschloß Klemme 15 (stromführende Klemme bei "Ein"). |
|||
| * |
Das Hochspannungskabel (Zündkabel) ...
Bitte verwenden Sie keine "Nology Superkabel" ("hot wire"). Diese führen bei Powerdynamo Anlagen zu Störungen und können zu Schäden an der Elektronik führen. |
... schrauben Sie in die Zündspule ein und setzen die Gummikappe darüber. Das geht natürlich einfacher, wenn Sie das vor der Montage der Spule am Fahrzeug machen. Bitte benutzen Sie auch das mitgelieferte Zündkabel und kein altes, undefiniertes Kabel. | ||
|
Sie tun sich einen Gefallen, wenn Sie an dieser Stelle Ihrem Motorrad neue Zündkerzen und
neue Kerzenstecker (vorzugsweise mit 1-2,
maximal aber 5 Kiloohm),. Mehr als genug Störungen
lassen sich auf "scheinbar gute" Kabel, Kerzen und Stecker (darunter
nagelneue) zurückführen! Verwenden Sie keine Zündkerzen mit innerem Entstörwiderstand. zusammen mit entstörten Kerzensteckern (das bringt doppelten Widerstand). Immer nur eine Entstörmethode nutzen. |
||||
|
* |
Zum Abschluß - vor Einbau der Batterie und vor dem ersten Start - bitte in Ruhe alle Befestigungen und Verkabelungen überprüfen. Denken Sie daran alle Glühlampen von 6 auf 12 Volt zu tauschen. Denken Sie auch daran, daß Sie ab jetzt eine 12V-Batterie benötigen. Die Hupe kann auf 6 Volt bleiben. Sollte das System nicht gleich funktionieren, bitte unsere Fehlersuchseite konsultieren. Als ersten Schritt das blaue Kabel zwischen Relais und Zündspule trennen (Kontakt abziehen), im Ausschaltbereich verstecken sich die meisten Fehler. |
|||
|
Wichtige Sicherheits- und Betriebshinweise - UNBEDINGT komplett lesen und beachten ! |
|
|
# |
Beachten Sie die vom Fahrzeughersteller und vom KFZ-Handwerk
vorgeschriebenen Sicherheitshinweise und Auflagen. Der Einbau setzt
Fachkenntnisse voraus. Die auf dem Material aufgebrachten Zündmarkierungen dienen nur der Orientierung beim Einbau. Bitte prüfen Sie nach Einbau durch geeignete Methoden (Stroboskop) die Richtigkeit Ihrer Einstellung um Schäden am Motor oder Gefährdungen Ihrer Gesundheit auszuschließen. Für den Einbau und die korrekte Einstellung sind Sie allein verantwortlich. |
|
# |
Vorsicht Zündanlagen erzeugen Hochspannung, Lebensgefahr! Bei unseren Zündspulen bis 40.000
Volt!
Das kann bei unvorsichtigem Umgang nicht nur empfindlich schmerzen,
sondern vor allem für das Herz auch schädigend sein! Personen
mit Herzschrittmachern sollten keine Arbeiten an Zündanlagen ausführen.
Stets Sicherheitsabstand zur Elektrode und offenen Hochspannungskabeln
halten und beim Test den Kerzenstecker mit einem isolierenden Gegenstand
fest auf Masse drücken um die Spannung sicher abzuleiten. Zum Vergasersynchronisieren niemals einen Kerzenstecker ziehen! Zündkabel nie bei laufendem Motor bzw. Anlaßdrehzahl abziehen oder berühren. Fahrzeugwäsche nur bei Motorstillstand. |
|
# |
Wenn Ihrem Powerdynamo Zündkabel mit daran befestigten
Gummikerzensteckern beiliegen (welche keinen eingebauten
Entstörwiderstand haben), verwenden Sie bitte zur Einhaltung der Vorschriften
des §55a der STVZO (Fernentstörung zum Schutz des Rundfunk- und
Fernsehempfangs in der Umgebung des Kfz durch Herabsetzung der Störfeldstärke)
Kerzen mit eingebauten Widerstand dazu oder tauschen das/die Kabel gegen
normale und geschirmte
Kerzenstecker (keinesfalls aber dürfen Sie aber entstörte
Kerzen UND entstörte Kerzenstecker zugleich nutzen. Das würde zu Störungen,
vor allem schwerem Starten des Motors führen). Der Gesamtwiderstand
der Kombination Kerze-Kerzenstecker sollte 5kOhm
nicht übersteigen. Denken Sie daran, daß Kerzenstecker altern und dabei ihren Widerstand erhöhen. Wenn ein Motor nur im kalten Zustand startet, ist mit sehr großer Sicherheit ein defekter Kerzenstecker oder defekte Kerze die Ursache. Nutzen Sie keine sogenannten zündverstärkenden Kabel (z.B. Nology). |
|
# |
Nach Einbau bitte unbedingt den Festsitz aller Halteschrauben prüfen. Lockern sich die Teile, kommt es zur Zerstörung. Wir ziehen die Schrauben bei der Vormontage nur lose an! |
|
# |
Geben Sie der eben eingebauten Anlage erst einmal die Chance zu zünden,
bevor Sie anfangen alles durchmessen und prüfen zu wollen. Beachten
Sie dabei auch unsere Hinweise wie man
Funkenexistenz prüfen kann. Unsere Teile sind alle vor Auslieferung geprüft. Sie können ohnehin kaum etwas daran messen. Unterlassen Sie auf jeden Fall ein Vermessen der elektronischen Teile (darunter der Zündspule außer deren Hochspannungsausgang). Sie riskieren die Zerstörung und kommen dennoch nicht zu nutzbaren Ergebnissen! Denken Sie daran, daß es auch häufig auch am Vergaser, dem Ansauggummi und vor allem auch den Kerzensteckern und Zündkerzen (leider auch komplett neuen) liegen kann, wenn der Motor nicht gleich läuft (in der Regel ist nach Lima-Einbau auch dessen Einstellung zu verändern). Wenn die Anlage nicht gleich läuft, prüfen Sie vor allem die Masseverbindungen, insbesondere zwischen Masse des Fahrwerks und dem Motorblock. Bevor Sie die Teile gleich wieder ausbauen und an uns zur Prüfung senden, sehen Sie in unserer Wissensdatenbank nach ob sich dort schon eine Antwort auf Ihr Problem findet. Wenn nicht, Nutzen Sie unser Serviceticketsystem um gezielt Hilfe anzufragen. |
|
# |
Wenn Sie eine Anlage mit Doppelzündspule haben, beachten Sie einige Besonderheiten dieser Spule. Die Zündung geht nur korrekt wenn beide Kerzen an der Spulen angeschlossen werden. Man kann also nicht mal eine Kerze abziehen um zu testen. Denn jeder Ausgang zieht sich über die Kerze des anderen Masse. Will man wirklich nur eine Seite testen, muss der andere Spulenausgang auf Masse gelegt werden. |
|
# |
Der Funken klassischer Unterbrecheranlagen hat mit ca. 10.000 Volt nur eine geringe Energie und sieht daher gelb und dick aus. Der Funken unserer Anlagen ist ein Hochenergiefunken mit bis zu 40.000 Volt und daher sehr scharf gebündelt und blau , was ihn schlechter sichtbar macht. Zudem wird der Funke erst bei kickstartergetretenen Drehzahlen erzeugt. Ein bloßes Durchdrücken des Kickstarterhebels per Hand bringt keinen Funken. |
|
# |
Die meisten unserer Anlagen sind Zündung und Lichtstromerzeuger in einem. Man erkennt dies an der Existenz eines Reglers. Am Regler können Sie, außer der Spannung die der Regler abgibt kaum etwas vermessen. Wenn Sie keinen Strom bekommen, prüfen Sie vor allem die Masseverbindungen und die Verkabelung vom Regler zum Zündschloß. gerne wird diese wichtige Verbindung beim Einbau gekappt und übersehen! Die meisten PD Systeme haben Gleichstromregler/Gleichrichter. Es gibt aber auch Wechselstromregler, bei denen Besonderheiten zu beachten sind. |
|
# |
Am Fahrzeug nie elektrisch schweißen ohne vorher
alle elektronische Teile die Halbleiter beinhalten (Regler, Zündspule und
Steuereinheit) komplett abgeklemmt zu haben. Stator und Rotor müssen
nicht entfernt werden. |
|
# |
Elektronik ist empfindlich auf Verpolung. Prüfen Sie nach Eingriffen in das System stets den richtigen Anschluß der Batterie und die richtige Verkabelung. Verpolung und Kurzschlüsse zerstören den Regler und die Zündspule sofortig!. In der Regel kommt bei der Verkabelung immer Farbe auf Farbe. Ausnahmen sind in der Anleitung ausdrücklich erwähnt. Verpolungsschäden sind nicht von Gewährleistung gedeckt. |
|
# |
Achten Sie bei der Montage des Rotors bitte darauf, die Magneten nicht zu beschädigen. Vermeiden Sie direkte mechanische Einwirkung auf den Rotor. Für den Transport der Lima nie den Stator in den Rotor setzen, unsere Hinweise zum Versand (Verpackung) beachten. |
|
# |
Ölen Sie den Rotor außen leicht ein, er rostet sonst schnell in der aggressiven Umgebung (was nicht schädlich ist, aber unschön aussieht). |
|
# |
Nutzen Sie zum Abziehen des Rotors nie einen Klauenabzieher oder einen Hammer. Dadurch können sich die Magneten lösen. Stets nur einen Einschraubabzieher M27x1.25 (siehe Einbauanleitung). |
|
# |
Wenn ihr Fahrzeug längere Zeit nicht benutzt wird, sollten Sie die Batterie (wenn vorhanden) abklemmen um eine etwaige langsame Entladung über die Dioden des Gleichrichters zu verhindern. Sie werden aber auch bei abgeklemmter Batterie nach längerer Zeit deren Entladung bemerken, das ist normal. |
|
# |
Bitte beachten Sie diese Hinweise, aber lassen Sie
sich zugleich auch nicht verunsichern. Vor Ihnen haben Tausende Kunden
unsere Anlagen schon erfolgreich eingebaut. Viel Erfolg und viel Spaß dann beim Fahren! |
|
|
