Powerdynamo bringt Ihrem Oldtimer Motorrad |
|
|||
|
|
|||||
| Einbauanleitung für System 70 02 799 48 und 70 02 799 52 |
Version 07.11.2017 |
|
Wenn Sie die originale Zündung einbauen und einstellen können und allgemeine mechanische Fertigkeiten besitzen können Sie auch ein Powerdynamo System einbauen. Wenn Sie noch nie damit zu tun hatten lassen Sie das System besser von jemandem einbauen der sich damit auskennt. |
|
| Powerdynamo kann die Einhaltung dieser Anleitung, als auch die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung dieses Systems nicht überwachen. Eine unsachgemäße Ausführung der Installation kann zu Sachschäden oder gar Personenschäden führen. Wir übernehmen keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Installation, unsachgemäßem Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgend einer Weise damit zusammenhängen. Wir behalten uns das Recht vor, ohne vorherige Mitteilung, Änderungen bezüglich Produkt, technischer Daten oder Montage- und Betriebsanleitung vorzunehmen. | |
|
WICHTIG: |
Lesen Sie unbedingt erst die komplette
Anleitung sorgfältig durch bevor Sie mit dem Einbau beginnen Denken Sie daran, daß unabgestimmte Veränderung, auch Reparaturversuche, an den Teilen zum Verlust der Gewährleistungsrechte führen können. Das betrifft auch das Abschneiden von Kabeln, was sehr oft zum Verlust der verpolungssicheren Stecker und in der Folge zu materialzerstörenden Kurzschlüssen oder Verpolungen führt. Beachten Sie die Hinweise auf der Informationsseite zum System . Vergewissern Sie sich, daß die dargestellte Konfiguration des Systems tatsächlich auch den Anforderungen Ihres Motors entspricht. Falsche Zündwerte z.B. können dem Motor durchaus schaden und/oder Verletzungen beim Antreten hervorrufen (Rückschlagen des Kickstarters). Besondere Vorsicht ist beim ersten Start nach dem Einbau geboten. Sollten Sie Fehlverhalten feststellen, prüfen und ändern Sie die Zündeinstellung! Beim Einbau prüfen Sie sehr sorgfältig das der Rotor nicht an der Statorspule oder anderswo schleift, was aus verschiedenen Gründen geschehen und zu schweren Schäden führen kann. |
| Bestimmungsgemäße Verwendung Dies ist ein Ersatzsystem und keine Kopie eines originales Materiales. Die Teile des Systems sehen daher auch anders als die originalen Teile aus und vor allem Zündspule und Regler werden eventuell andere Befestigungspunkte haben die Anpassungen durch Sie erfordern. Dieses System ist ausschließlich zum Ersatz originaler Licht/Zündanlagen in Old- und Youngtimer Motorrädern bestimmt, deren Motorcharakteristik nicht durch konstruktive Änderungen nachträglich beeinflusst wurde. Es ist kein Tuningsystem, es ändert die originale Motorcharakteristik nicht und es wird keine wesentlich höhere Motorleistung erzielt, wohl aber wird die Verkehrstüchtigkeit und -sicherheit des Fahrzeugs durch bessere Beleuchtung, deutlicheres Blinken, eine stets kräftige Hupe und im Vergleich zu den betagten Originalanlagen größere allgemeine Ausfallsicherheit erzielt. Da mit unseren Anlagen keine wesentliche Änderung der Motorcharakteristik bewirkt wird, verschlechtert sich das Abgas- und Geräuschverhalten auch nicht. In den meisten Fällen dürfte sich das Abgasverhalten sogar verbessern, da eine vollständigere Verbrennung erfolgt. Bei bestimmungsgemäßer Verwendung wird die Verwendung im Geltungsbereich der STVZO nicht beeinträchtigt. Das Ladesystem ist grundsätzlich nur zur Verwendung mit wiederaufladbaren 12V (6V systems 6V) Blei-Säure Batterien mit flüssigem Elektrolyt oder verschlossenen Bleiakkumulatoren , AGM, Gel geeignet. Es ist nicht geeignet für eine Nutzung mit Nickel-Cadmium, Nickel-Metal-Hydride, Lithium-Ionen oder anderen Arten von wiederaufladbaren oder nicht aufladbaren Batterien. Das System ist nicht dazu geeignet im Rahmen von Sportveranstaltungen betrieben zu werden. Bei einer nicht bestimmungsgemäßen Verwendung erlischt die Gewährleistung. Zudem kann es dann sein, daß das System nicht die von Ihnen gewünschte Leistung bringt und wir Ihnen dann auch nicht mit unserem Support helfen können weil wir die Situation nicht kennen. Im schlimmsten Falle kann eine nicht bestimmungsgemäße Verwendung sogar zum Erlöschen der Betriebserlaubnis führen. |
|
| Bei der Montage der Teile beginnen Sie unbedingt mit der Montage der motorseitigen Teile (Adapter, Stator, Rotor) um festzustellen on dieses Material wirklich passt, bevor die außerhalb des Motors anzubringenden Teile montiert werden. Meist ist es leider so, dass gerade mit der Montage von Regler, Zündspule, ggf Steuereinheit begonnen wird und diese Teile dabei sehr oft (unabgestimmt!) modifiziert werden, was einen späteren Wiederverkauf durch uns unmöglich macht. Der Ersatz von Licht/Zündanlagen alter Motorräder ist leider nicht wie ein Einkauf im Supermarkt ex Regal sondern angesichts der Typenvielfalt und der eventuellen Veränderungen des Materials seit deren Produktion viele Jahre her immer eine komplexe Sache, die leider auch Irrtum beinhalten kann | |
| Unsere Systeme sind NICHT auf Verwendung mit anderen elektronischen Komponenten (wie Zündungen von Drittanbietern, Navis, Handy, LED Leuchtmittel etc.) geprüft und können an solchen Teilen unter Umständen Schaden anrichten. Eventuell vorhandene Drehzahlmesser werden nicht von dem System unterstützt. Wir bieten aber eine Drehzahlmesserlösung an. Ebenso werden eventuelle Schutzschalter oder von der Zündung gesteuerte Abgassteuerungen nicht unterstützt. Es kann zudem sein, daß Ihre originale Zündung aus rechtlichen Gründen eine Vorrichtung zur Begrenzung der Geschwindigkeit hatte. Das neue System hat keine solche Vorrichtung. Prüfen Sie daher vorher die Rechtslage. | |
| Falls Sie keine Fachkenntnisse für den Einbau besitzen, lassen Sie den Einbau bitte von einer Fachkraft oder einer entsprechenden Fachwerkstatt durchführen. Durch unsachgemäßen Einbau kann sowohl das neue System, als auch das Motorrad beschädigt werden oder können gar Verletzungen des Fahrers auftreten. | |
| Bevor Sie ein System bestellen, überprüfen Sie bitte ob der von uns empfohlene Rotorabzieher im Lieferumfang enthalten ist. Wenn nicht, bestellen Sie ihn am Besten gleich mit! Bei Beschädigung des Rotors durch Verwendung anderer Werkzeuge und Hilfsmittel, erlischt der Gewährleistungsanspruch! Denken Sie auch an neue Glühlampen, Sicherungen, Hupe, Blinkgeber usw. | |
| Der Rotor ist auf Schlageinwirkung (z.B. auch während des Transports) äußerst empfindlich. Prüfen Sie in jedem Fall vor Einbau unbedingt den Rotor auf etwaige Beschädigungen. Wenn es sich um einen Rotor handelt, bei dem die Magnete nicht vergossen sind, prüfen Sie den Festsitz der Magnete indem Sie mit den Fingern versuchen diese seitlich wegzuschieben. Nach Stoßeinwirkung könnten einige der eingeklebten Magnete lose geworden sein und sich nur noch durch ihre Magnetkraft halten. Dies würde im Betrieb zu ernsten Schäden an der Anlage führen. Gleichzeitig bitte die Magnete des Rotors auf Fremdkörper (z.B. Schrauben oder andere metallische Gegenstände) überprüfen. | |
|
|
Wenn Sie Zugang zum Internet
haben, sehen Sie sich diese Dokumentation besser online an. Dabei können Sie die
die meisten Bilder durch Anklicken vergrößern und Sie erhalten mehr und
eventuell aktuellere Information. Systemliste unter: http://www.powerdynamo.biz |
|

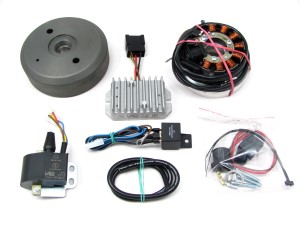

Diese Teile sollten Sie erhalten haben:
|
 |
Den neuen Rotor nur mit einem Abzieher M27x1,25 (Bestell-Nr.: 99 99 799 00)
abnehmen.
ACHTUNG: Bei Verwendung eines Klauenabziehers können sich die Magnete im Rotor lösen. |
|
|
|
|
Lösen sie alle Kabel an Ihrer alten Lichtmaschine, dem Regler und der Zündspule und entfernen Sie diese Teile. Ziehen Sie den originalen Rotor mit Hilfe eines geeigneten Abziehers von der Welle. Entfernen Sie den Stator, Sie bekommen den Stator nur ab, wenn Sie zuvor die große Mutter des Kurbelwellenlagers entfernen. Nehmen Sie den alten Stator von der hinteren Abdeckplatte ab. Diese Platte (im Bild links im eckigen Rahmen) wird weiter benötigt. Alle anderen originalen Zündungsteile nicht |
|
|
|
|
Entfernen Sie die Passfeder auf der Kurbelwelle. Keine Angst, diese hat keine Haltefunktion (Info hier), sie sollte nur zur Zündeinstellung führen. Vergessen Sie die Passfeder zu ziehen, geht später der Rotor nicht auf die Welle und Sie müssen den Stator erneut abbauen um an die Feder zu kommen. |
|
|
|
|
Jetzt kommt die einzige Stelle bei der Sie an Ihrem alten originalen Material etwas verändern müssen. Bohren Sie das Loch für den Kabelausgang an der hinteren Abdeckplatte auf 13mm auf. Das muss leider sein um die Gummitülle zum Schutz des neuen Kabels zu montieren. |
|
|
|
 |
Jetzt haben Sie den von der kompletten Lichtmaschine
befreiten Motorblock vor sich.
Nutzen Sie die "Baufreiheit" zu einer kleinen Inspektion und zur Säuberung.
|
|
|
|
 |

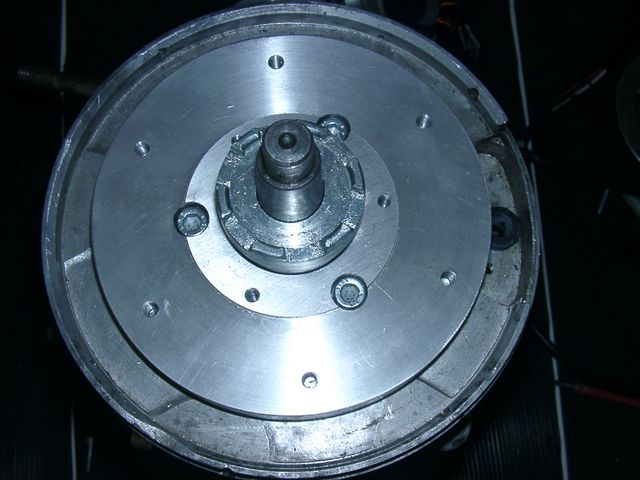

Nehmen Sie jetzt die neue untere (große) Adapterplatte. Sie hat zahlreiche Bohrungen. Oben (d.h. die während der Montage zu Ihnen gewande Fläche) ist die mit Powerdynamo beschriftete Seite auf der auch die 3 Löcher für die Schrauben M7 zur Befestigung am Motor eingesenkt sind. |
|
|
|
|
Setzen Sie den unteren Adapter auf die
vom alten Stator befreite DKW Abdeckplatte und verschrauben Sie diesen dort mit den 6
Innensechskant-Senkkopfschrauben M6. Die Platte passt in
theoretisch in alle 60 Grad versetzt, aber um den Kabelausgang am
Ende in die richtige Richtung zu haben setzen Sie die Platte bitte
so ein, daß der aufgebrachte Pfeil in Richtung Kabelausgang
zeigt. |
|
 |
|
|
|
|
 |
Setzen Sie die so vormontierte Platte auf den Motor (so wie sie dort auch früher war) und verschrauben Sie die Einheit mit den 3 Innensechskantschrauben M7. |
|
|
|
 |
Setzen Sie die Lagermutter wieder auf den Gehäusestumpf und ziehen Sie diese sorgfältig an. Alle weiteren Teile passen über die Mutter. |
|
|
|
 |
ACHTUNG: es gab, bzw gibt durch Nachfertigung verschieden hohe
Lagermuttern! Zudem kann es sein das die Mutter nach Einsetzen neuer Stopfbuchsen nicht mehr so weit aufschraubt Bekannt sind im Moment Muttern von 11.6 und 15.4mm Höhe über alles. Die Mutter 15.4mm ist für diese Montage zu hoch und kann NICHT verwendet werden |
 |
Nach Montage des mittleren Adapters ergibt sich beim Messen wie
hier gezeigt (Oberkante Mutter zu innerer Auflage mittlerer Adapter)
von
# knapp 10mm bei einer Mutter 11.6mm |
|
|
|
 |

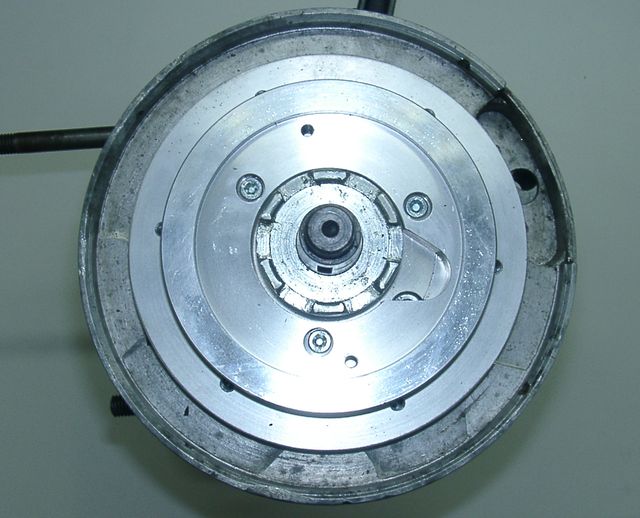

Setzen Sie jetzt die mittlere Adapterplatte (jene mit der
ausgefrästen Nase innen) auf die untere
Adapterplatte. Oben ist dabei jene Seite, auf der die 3 Löcher für die Schrauben
M6 eingesenkt sind.
Die (für dieses System eigentlich nicht benötigte aber wegen einer anderen Verwendung vorhanden Nase) muss dabei in Richtung von ca. 4 Uhr, also etwas unterhalb der Kabelausgangsbohrung der DKW Platte weisen. Das ist wichtig, sonst stimmt der Kabelausgang am Ende nicht.
|
|
|
|
 |
Jetzt kommt der obere Adapter, das ist jener mit der seitlichen Öffnung für das Kabel auf die Einheit. Er wird so aufgesetzt, daß die Öffnung für das Kabel in Richtung Kabelbohrung in der DKW Platte kommt und eines der beiden Lochpaare deckungsgleich mit den Gewindebohrungen im mittleren Adapter ist. Auch hier ist die Position des Adapters für die Zündeinstellung
wichtig, also bitte nicht die anderen Bohrungen für die Schrauben
verwenden. |
|
|
|
 |

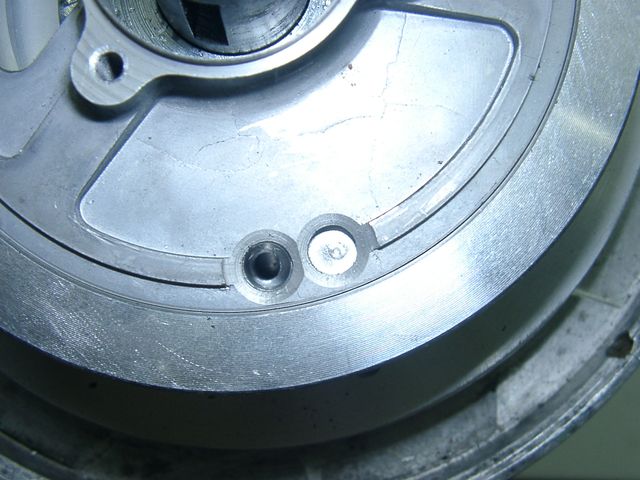

Jetzt kommt die eigentliche Trägerplatte für die Statorspule. Nehmen Sie dazu aber zunächst die Statorspule ab. Achten Sie darauf die Spule nicht zu beschädigen! Die Trägerplatte hat 2 Lochpaare für die Verschraubung. Die Nutzung der falschen führt dazu das die Zündmarkierung nicht stimmt. Unter den nicht benötigten Löchern ist der Adapter angekörnt. Schrauben Sie also bitte diese Trägerplatte so auf, daß Sie in den freien Löchern die Körnermarkierungen (hier im Bild schwarz nachgezeichnet) sehen können Die beiden Durchbrüche der Platte zeigen nach unten wie im Bild zu sehen. Setzen Sie die Spule noch nocht auf! |
|
|
|
 |
extrem wichtig: An dieser Stelle ist unbedingt zu prüfen ob zwischen der höchsten Stelle der DKW Flanschmutter und der Unterkante des Statorträgers ein Freiraum besteht und die Mutter nicht etwa gegen die Platte drückt. Dies würde mit Sicherheit zum Bruch der Platte während des Fahrbetriebs führen und schwere Schäden an der Anlage anrichten. So extrem wichtig die Feststellung ist, das die Mutter nicht gegen die Platte drückt, es lohnt sich den Abstand an dieser Stelle der Arbeiten den Freiraum genau auszumessen, da es sein kann das dieser Wert im Falle von Montageproblemen des Rotors (siehe weiter unten) von Bedeutung ist. |
|
|
|
 |
Bevor Sie mit der Montage der Statorspule fortfahren, prüfen Sie
den Sitz des Rotors. Hier gibt es von Motor zu Motor durchaus verschiedene Situationen weil sich schon geringe durch die damalige Produktion bedingte, seither erfolgte Reparaturen oder/und Montagetolleranzen die sehr genau bemessene Einbausituation des Rotors verschieden gestalten kann. Setzen Sie den Rotor auf und prüfen Sie das er nicht auf der Unterkonstruktion aufsitzt. Scheint es da kein Problem zu geben, ziehen Sie die Rotormutter fest an um den Rotor wirklich in seinen Betriebssitz zu bringen und prüfen Sie das erneut. An dieser Stelle prüfen Sie bitte auch die Situation für die Rotorverschraubung, d.h. das die Mutter genügend auf der Welle sitzt und den Rotor andrückt. (siehe Info hier). Löst sich nach Entfernen der Haltemutter der Rotor leicht von der Welle hatte er mit Sicherheit irgendwo aufgesessenund konnte daher nicht auf dem Konus tragen. Ein untrügliches Zeichen! |
 |
Wenn es ein Platzproblem zwischen Rotor und Adapterplatten gibt wird dies darin bestehen das der Absatz auf der Rotornabe auf dem Statorträger aufsitzt. Bitte auf keinen Fall den Absatz abdrehen um das Problem zu lösen! Das ist eine Schutzvorrichtung für die Statorspule und soll verhindern das der Rotor die Spule beschädigen kann. Die Lösung hier ist - in Abhängigkeit vom Platz zwischen dem Statorträger und der DKW Mutter (siehe oben) den mittleren Adapter etwas flacher zu gestalten. Bitte setzen Sie sich dazu unbedingt mit uns in Verbindung. Dazu muss aber das Freimaß Träger-Mutter bekannt sein. Gibt es keins und ist der Rotor dennoch zu tief ist die einzige Lösung die flachere DKW Mutter zu nutzen. |
|
|
|
 |
Sind Sitz des Statorträgers zur Mutter und des Rotors zur Unterkonstruktion geklärt und in Ordnung ist es Zeit, die neue Statorspule selbst aufzusetzen. Die Platte hat 2 Kabeldurchgänge. Es ist aber für die Zündeinstellung wichtig, die hier mit X markierte zu verwenden, so wie das auch vormontiert war. |
|
|
|
 |
Das Kabel wird unter Einsatz der mitgelieferten Kabeltülle durch das zuvor auf 13mm aufgebohrte Loch nach hinten weggeführt (Gleitmittel nutzen, Kabel nicht nur von hinten ziehen, sondern auch von vorn mit etwas schieben und führen). |
|
|
|
 |
Setzen Sie die Statorspule wieder auf die Grundplatte. Die Spule muss dort recht hart einrasten. Setzt Sie nur weich auf die Platte auf, ist mit großer Sicherheit ein Kabel darunter eingeklemmt! Stellen Sie sicher, daß der Stator gerade auf der Platte sitzt und keine Kabel eingeklemmt sind - ansonsten kommt es zur Zerstörung der Anlage oder zumindest Fehlfunktionen. Schrauben Sie den Stator mit den 3 Schrauben M4 fest. Bei der ganzen Aktion werden Sie schrittweise vorsichtig das Kabel nach außen ziehen. |
|
|
|
| Führen Sie das Kabel durch die auf 13mm aufgebohrte und mit der Gummitülle versehene Bohrung der Abdeckplatte nach hinten heraus. | |
|
|
|
|
Entfernen Sie die Zündkerze und bringen Sie den Kolben in Zündzeitpunktstellung. Das sollten bei der SB nach Handbuch 4.5mm vor OT sein. |
|
|
|
 |
Sehen Sie sich den neuen Rotor an. Sie werden auf seinem Außenumfang eine kleine aufgelaserte Strichmarkierung (ältere Anlagen punktförmige angebohrte Markierung) finden. Auch seitlich auf dem oberen Adapter finden Sie eine Markierung. Stecken sie den Rotor nun (bei Kolben im Zündzeitpunkt) so auf die Kurbelwelle, dass die Markierung auf dem Umfang genau an der Markierung der Adapterplatte steht und drücken Sie den Rotor fest auf die Welle. |
| Dabei ist sehr wichtig die Stellung der Kurbelwelle (die sich im Zündzeitpunkt befindet) während der Einstellarbeit nicht zu verändern. Verändert diese sich, wiederholen Sie den Vorgang bitte. Verschrauben Sie den Rotor mit der mitgelieferten Rohrmutter M16. Zum erneuten Lösen des Rotors verwenden Sie nur den beiliegenden Abzieher M27x1,25. | |
|
|
|
| Damit
sind die Arbeiten am Motor abgeschlossen. Die Zündkerze wieder
einschrauben. Stecken Sie die Plaststeckhülse auf das aus der
Lichtmaschine kommende Kabel mit den Adern rot, braun und weiß. Dabei ist
wichtig welches Kabel wo hinkommt. Nehmen Sie die Zündspule, stecken Sie
die Steckerhülse auf deren Stecker und Schieben Sie die Kabel so ein, dass sie farblich gleich zu jenen der Zündspule verlaufen. rot auf rot, weiß auf gelb braun auf braun Achtung: Verpolung zerstört die Zündspule. |
|
|
|
|
|
Befestigen Sie die neue Zündspule an einer geeigneten Stelle. Drehen Sie vorher in die Zündspule das Hochspannungskabel. Verlegen Sie das neue Lichtmaschinenkabel mit Hilfe der beiliegenden Plastbänder so am Rahmen, dass es mit allen Kabeln auf Höhe Regler/Zündspule endet. Achten Sie darauf, dass nichts scheuern kann. Mit etwas Mühe lässt sich die Spule auch im originalen DKW Schaltkasten unterbringen.
|
|

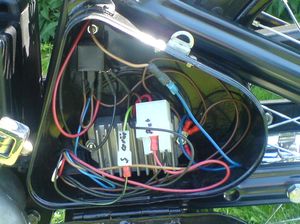

Befestigen Sie den neuen elektronischen Gleichrichter/Regle an einer geeigneten Stelle, z.B. im Werkzeugseitenkasten.
|
|
|
|
|
Verbinden Sie die Kabel wie im jeweiligen Schaltplan
angegeben! |
||||
|
Verbinden Sie die Kabel wie im angegeben, also: |
||||
|
* |
Um den Kabeldurchgang durch enge Öffnungen zu erleichtern bzw. erst zu ermöglichen, wurde der Stecker des zur neuen Zündspule führende Kabels von der neuen Lichtmaschine noch nicht auf die Kontaktfahnen am Kabelende gesteckt. Sie sollten den Stecker erst befestigen, wenn das Kabel endgültig durch die Motoröffnung geführt wurde. Dazu ... | |||
|
|
... nehmen Sie den weiblichen Stecker der Zündspule mit den Kabelfarben
rot, braun und gelb.
Stecken Sie die lose mitgelieferte 4er-Steckerhülse auf diesen Stecker und führen Sie die losen Kabel der Lichtmaschine (rot, braun und weiß) mit den Kontaktfahnen hinten in den Stecker ein. Achten Sie darauf, daß die Steckerfahnen in dem Steckergehäuse einrasten. Dabei ist strikt auf die korrekte Position dieser Kabel im Stecker zu achten:
|
|||
|
Wenn Sie die Kabel wieder aus dem Steckergehäuse entfernen möchten (oder müssen), verwenden Sie am besten eine aufgebogene Büroklammer und drücken mit dieser die Widerhaken der Kontaktfahnen zur Seite, so das sich die Stecker lösen lassen. |
||||
| * | Anschluß der Lichtmaschine zur Lichtstromversorgung: | |||
|
Die beiden schwarzen aus der Lichtmaschine
kommenden Kabel führen die Spannung für Licht, Hupe, Blinker usw.
Sie haben nichts mit der Zündung zu tun.
Diese Spannung muss noch stabilisiert (geregelt) und für die meisten Anwendungen gleichgerichtet werden, da es sich zunächst um Wechselstrom handelt. Dafür stehen 3 verschiedene Reglervarianten zur Verfügung: |
|||
 Achtung:
Jede Verwechslung von Plus und Minus führt
zu einer sofortigen Zerstörung des Reglers, die keinen Garantiefall
darstellt! (Man kann die Zerstörung deutlich am verbrannten Geruch
feststellen!)
|
||||
|
* |
Reglervariante 1: mit Gleichstrom-(standard-)regler (95 22 699 06) verwenden Sie den Schaltplan 73ir12: | |||
|
* |
|
Der neue Regler/Gleichrichter hat einen Kompaktstecker mit 6 Steckmöglichkeiten, von denen eine frei ist (vor November 2007 waren es zwei). Zu dem Regler wird (ab Auslieferung November 2007) ein passendes Gegenstück geliefert in welches nachfolgende Kabel einzuführen sind und die dort einrasten müssen. | ||
| Die beiden schwarzen Kabel der neuen Lichtmaschine ... |
... kommen auf die Klemmen 1/4 des neuen Gleichrichters (von dort gehen dann auch schwarze Kabel in den Regler hinein). Es ist dabei egal welches Kabel auf welche der beiden Klemmen (1/4) kommt, da hier Wechselstrom eingespeist wird. |
|||
| Das neue braune Kabel mit der Ringöse an einer Seite ... |
... verbindet Klemme 3 des Reglers/Gleichrichters (von dort geht auch ein braunes Kabel in den Regler hinein) mit dem Minuspol der Batterie bzw. solider Masse. Achtung, nicht verpolen! |
|||
|
Das neue rote Kabel mit der Ringöse an einer Seite ... |
... verbindet Klemme 5 des Reglers/Gleichrichters (von dort geht auch ein rotes Kabel in den Regler hinein) mit dem Pluspol der Batterie bzw. der Klemme der Sicherungsbox an welche das Stromkabel der alten Lichtmaschine ging (bei deutschen Motorräder: Klemme 51). |
|||
| Stellen Sie sicher, daß zwischen Batterie und Bordnetz eine 15A-Sicherung verwendet wird. Sollte sich eine alte, stärkere Sicherung (wegen der ursprünglichen 6Volt-Anlage) am Zündschloß befinden, ersetzen Sie diese bitte. | ||||
|
Das grün/rote Kabel des neuen Reglers an Klemme 6 ... Hinweis: |
... ist für den Anschluß der Ladekontrolle. Hier wird (so vorhanden) die Kontrollleuchte angeklemmt. Das funktioniert natürlich nur bei Vorhandensein einer Batterie. Wird die Kontrollleuchte dennoch auch ohne Batterie angeklemmt, wird sie bei laufendem Motor halbdunkel leuchten, obwohl Strom erzeugt wird. Kurzum, ohne Batterie bleibt der Anschluß frei. Ebenso wenn keine Leuchte vorhanden ist. |
|||
| * | Reglervariante 2: mit Gleichstromregler mit eingebautem Glättungskondensator (73 00 799 50) verwenden Sie zusätzlich den Schaltplan R_102: | |||
|
|
|||
| * |
Bleibt das blaue (mitunter auch blau/weiße) Kabel der Zündspule - das Ausschaltkabel.
Wird es mit Masse verbunden,
Hinweis: |
Abschaltung über extra
Ausschalter: Das Relais wird nicht montiert. Das blau(/weiß)e Kabel der Zündspule wird mit einem gegen Masse schaltenden Ausschalter (z.B. ein am Lenker zu befestigender Tastknopf) verbunden. Weitere Hinweise in der Information zur Abschaltung. Alternativ können Sie ein gegen Masse ausschaltendes Zündschloß einsetzen.
Batterievariante: |
||
|
Das
braune Kabel mit der Ringöse von Klemmen 87a und 86 kommt auf
Masse.
Das schwarze von Klemme 85 geht an das Zündschloß (stromführende Klemme bei "Ein"). |
|||
| * |
Das Hochspannungskabel (Zündkabel) ...
Bitte verwenden Sie keine "Nology Superkabel" ("hot wire"). Diese führen bei Powerdynamo Anlagen zu Störungen und können zu Schäden an der Elektronik führen. |
... schrauben Sie in die Zündspule ein und setzen die Gummikappe darüber. Das geht natürlich einfacher, wenn Sie das vor der Montage der Spule am Fahrzeug machen. Bitte benutzen Sie auch das mitgelieferte Zündkabel und kein altes, undefiniertes Kabel. | ||
|
Sie tun sich einen Gefallen, wenn Sie an dieser Stelle Ihrem Motorrad neue Zündkerzen und
neue Kerzenstecker (vorzugsweise mit 1-2,
maximal aber 5 Kiloohm),. Mehr als genug Störungen
Sie tun sich einen Gefallen, wenn Sie an dieser Stelle Ihrem Motorrad neue Zündkerzen und
neue Kerzenstecker (vorzugsweise mit 1-2,
maximal aber 5 Kiloohm),. Mehr als genug Störungen
lassen sich auf "scheinbar gute" Kabel, Kerzen und Stecker (darunter
nagelneue) zurückführen! Verwenden Sie keine Zündkerzen mit innerem Entstörwiderstand. zusammen mit entstörten Kerzensteckern (das bringt doppelten Widerstand). Immer nur eine Entstörmethode nutzen. |
||||
|
* |
Zum Abschluß - vor Einbau der Batterie und vor dem ersten Start - bitte in Ruhe alle Befestigungen und Verkabelungen überprüfen. Denken Sie daran alle Glühlampen von 6 auf 12 Volt zu tauschen. Denken Sie auch daran, daß Sie ab jetzt eine 12V-Batterie benötigen. Die Hupe kann auf 6 Volt bleiben. Sollte das System nicht gleich funktionieren, bitte unsere Fehlersuchseite konsultieren. Als ersten Schritt das blaue Kabel zwischen Relais und Zündspule trennen (Kontakt abziehen), im Ausschaltbereich verstecken sich die meisten Fehler. |
|||
| * |
WICHTIG: Bitte beachten Sie, daß bei einer etwaigen (früheren) Regenerierung
der Kurbelwelle deren Lichtmaschinenzapfen überdreht und damit
kürzer wurde. Dadurch kommt der Rotor tiefer und es kann zu einer
Berührung zwischen Rotor (die Nieten sind der tiefste Punkt) und
Statorspule kommen. Das Ergebnis ist ein zerstörter Stator und damit
Zündausfall. Weitere Info dazu siehe (online) hier! |
|||
|
Wichtige Sicherheits- und Betriebshinweise - UNBEDINGT komplett lesen und beachten ! |
|
|
# |
Beachten Sie die vom Fahrzeughersteller und vom KFZ-Handwerk
vorgeschriebenen Sicherheitshinweise und Auflagen. Der Einbau setzt
Fachkenntnisse voraus. Die auf dem Material aufgebrachten Zündmarkierungen dienen nur der Orientierung beim Einbau. Bitte prüfen Sie nach Einbau durch geeignete Methoden (Stroboskop) die Richtigkeit Ihrer Einstellung um Schäden am Motor oder Gefährdungen Ihrer Gesundheit auszuschließen. Für den Einbau und die korrekte Einstellung sind Sie allein verantwortlich. |
|
# |
Vorsicht Zündanlagen erzeugen Hochspannung, Lebensgefahr! Bei unseren Zündspulen bis 40.000
Volt!
Das kann bei unvorsichtigem Umgang nicht nur empfindlich schmerzen,
sondern vor allem für das Herz auch schädigend sein! Personen
mit Herzschrittmachern sollten keine Arbeiten an Zündanlagen ausführen.
Stets Sicherheitsabstand zur Elektrode und offenen Hochspannungskabeln
halten und beim Test den Kerzenstecker mit einem isolierenden Gegenstand
fest auf Masse drücken um die Spannung sicher abzuleiten. Zum Vergasersynchronisieren niemals einen Kerzenstecker ziehen! Zündkabel nie bei laufendem Motor bzw. Anlaßdrehzahl abziehen oder berühren. Fahrzeugwäsche nur bei Motorstillstand. |
|
# |
Wenn Ihrem Powerdynamo Zündkabel mit daran befestigten
Gummikerzensteckern beiliegen (welche keinen eingebauten
Entstörwiderstand haben), verwenden Sie bitte zur Einhaltung der Vorschriften
des §55a der STVZO (Fernentstörung zum Schutz des Rundfunk- und
Fernsehempfangs in der Umgebung des Kfz durch Herabsetzung der Störfeldstärke)
Kerzen mit eingebauten Widerstand dazu oder tauschen das/die Kabel gegen
normale und geschirmte
Kerzenstecker (keinesfalls aber dürfen Sie aber entstörte
Kerzen UND entstörte Kerzenstecker zugleich nutzen. Das würde zu Störungen,
vor allem schwerem Starten des Motors führen). Der Gesamtwiderstand
der Kombination Kerze-Kerzenstecker sollte 5kOhm
nicht übersteigen. Denken Sie daran, daß Kerzenstecker altern und dabei ihren Widerstand erhöhen. Wenn ein Motor nur im kalten Zustand startet, ist mit sehr großer Sicherheit ein defekter Kerzenstecker oder defekte Kerze die Ursache. Nutzen Sie keine sogenannten zündverstärkenden Kabel (z.B. Nology). |
|
# |
Nach Einbau bitte unbedingt den Festsitz aller Halteschrauben prüfen. Lockern sich die Teile, kommt es zur Zerstörung. Wir ziehen die Schrauben bei der Vormontage nur lose an! |
|
# |
Geben Sie der eben eingebauten Anlage erst einmal die Chance zu zünden,
bevor Sie anfangen alles durchmessen und prüfen zu wollen. Beachten
Sie dabei auch unsere Hinweise wie man
Funkenexistenz prüfen kann. Unsere Teile sind alle vor Auslieferung geprüft. Sie können ohnehin kaum etwas daran messen. Unterlassen Sie auf jeden Fall ein Vermessen der elektronischen Teile (darunter der Zündspule außer deren Hochspannungsausgang). Sie riskieren die Zerstörung und kommen dennoch nicht zu nutzbaren Ergebnissen! Denken Sie daran, daß es auch häufig auch am Vergaser, dem Ansauggummi und vor allem auch den Kerzensteckern und Zündkerzen (leider auch komplett neuen) liegen kann, wenn der Motor nicht gleich läuft (in der Regel ist nach Lima-Einbau auch dessen Einstellung zu verändern). Wenn die Anlage nicht gleich läuft, prüfen Sie vor allem die Masseverbindungen, insbesondere zwischen Masse des Fahrwerks und dem Motorblock. Bevor Sie die Teile gleich wieder ausbauen und an uns zur Prüfung senden, sehen Sie in unserer Wissensdatenbank nach ob sich dort schon eine Antwort auf Ihr Problem findet. Wenn nicht, Nutzen Sie unser Serviceticketsystem um gezielt Hilfe anzufragen. |
|
# |
Wenn Sie eine Anlage mit Doppelzündspule haben, beachten Sie einige Besonderheiten dieser Spule. Die Zündung geht nur korrekt wenn beide Kerzen an der Spulen angeschlossen werden. Man kann also nicht mal eine Kerze abziehen um zu testen. Denn jeder Ausgang zieht sich über die Kerze des anderen Masse. Will man wirklich nur eine Seite testen, muss der andere Spulenausgang auf Masse gelegt werden. |
|
# |
Der Funken klassischer Unterbrecheranlagen hat mit ca. 10.000 Volt nur eine geringe Energie und sieht daher gelb und dick aus. Der Funken unserer Anlagen ist ein Hochenergiefunken mit bis zu 40.000 Volt und daher sehr scharf gebündelt und blau , was ihn schlechter sichtbar macht. Zudem wird der Funke erst bei kickstartergetretenen Drehzahlen erzeugt. Ein bloßes Durchdrücken des Kickstarterhebels per Hand bringt keinen Funken. |
|
# |
Die meisten unserer Anlagen sind Zündung und Lichtstromerzeuger in einem. Man erkennt dies an der Existenz eines Reglers. Am Regler können Sie, außer der Spannung die der Regler abgibt kaum etwas vermessen. Wenn Sie keinen Strom bekommen, prüfen Sie vor allem die Masseverbindungen und die Verkabelung vom Regler zum Zündschloß. gerne wird diese wichtige Verbindung beim Einbau gekappt und übersehen! Die meisten PD Systeme haben Gleichstromregler/Gleichrichter. Es gibt aber auch Wechselstromregler, bei denen Besonderheiten zu beachten sind. |
|
# |
Am Fahrzeug nie elektrisch schweißen ohne vorher
alle elektronische Teile die Halbleiter beinhalten (Regler, Zündspule und
Steuereinheit) komplett abgeklemmt zu haben. Stator und Rotor müssen
nicht entfernt werden. |
|
# |
Elektronik ist empfindlich auf Verpolung. Prüfen Sie nach Eingriffen in das System stets den richtigen Anschluß der Batterie und die richtige Verkabelung. Verpolung und Kurzschlüsse zerstören den Regler und die Zündspule sofortig!. In der Regel kommt bei der Verkabelung immer Farbe auf Farbe. Ausnahmen sind in der Anleitung ausdrücklich erwähnt. Verpolungsschäden sind nicht von Gewährleistung gedeckt. |
|
# |
Achten Sie bei der Montage des Rotors bitte darauf, die Magneten nicht zu beschädigen. Vermeiden Sie direkte mechanische Einwirkung auf den Rotor. Für den Transport der Lima nie den Stator in den Rotor setzen, unsere Hinweise zum Versand (Verpackung) beachten. |
|
# |
Ölen Sie den Rotor außen leicht ein, er rostet sonst schnell in der aggressiven Umgebung (was nicht schädlich ist, aber unschön aussieht). |
|
# |
Nutzen Sie zum Abziehen des Rotors nie einen Klauenabzieher oder einen Hammer. Dadurch können sich die Magneten lösen. Stets nur einen Einschraubabzieher M27x1.25 (siehe Einbauanleitung). |
|
# |
Wenn ihr Fahrzeug längere Zeit nicht benutzt wird, sollten Sie die Batterie (wenn vorhanden) abklemmen um eine etwaige langsame Entladung über die Dioden des Gleichrichters zu verhindern. Sie werden aber auch bei abgeklemmter Batterie nach längerer Zeit deren Entladung bemerken, das ist normal. |
|
# |
Bitte beachten Sie diese Hinweise, aber lassen Sie
sich zugleich auch nicht verunsichern. Vor Ihnen haben Tausende Kunden
unsere Anlagen schon erfolgreich eingebaut. Viel Erfolg und viel Spaß dann beim Fahren! |
|
|
