IMPORTANT:	Merci de bien vouloir lire attentivement et intégralement ce guide avant de vous lancer dans l'installation ou d'effectuer des modifications. Faites attention aux instructions du systeme. Faites attention que les valeurs que nous vous donnons pour nos systèmes correspondent bien à votre moteur. Un mauvais réglage de l'avance peu détruire tout ou partie de votre moteur et même dans certains cas provoquer des blessures corporelles: retour de kick par exemple. Au premier démarrage, soyez prudent et n'hésitez pas à revoir le réglage de l'avance s'il vous semble inadéquat. En tout cas, vérifier le bon montage du rotor, si il est trop bas, cela détruira forcément la bobine.
	Au cas ou vous n'ayez pas les connaissances suffisantes faites appel à un professionnel. Vous y gagnerez en temps et en argent et ne risquerez pas de détruire le système voir même la moto. Une mauvaise installation peut endommager le nouveau systeme ainsi que la moto.
	ATTENTION: Nos systèmes électroniques peuvent ne pas être compatibles avec d'autres systèmes électroniques embarqués tel que allumages électroniques d'autres marques, portables, GPS etc. et de ce fait aucune responsabilité de notre part ne pourrait être engagé en cas d'éventuelles détériorations dus aux branchements avec nos systèmes. La fonction de tachymètre éventuellement existantes ne peuvent pas être garantis. S'il vous plaît lire les instructions correspondantes!
	Avant de commander un produit neuf de notre entreprise, nous vous invitons a consulter notre documentation (notament la rubrique "Vous avez reçu toutes ces pièces"), afin de savoir quelles sont les pieces qui le composent. Et si une piece souhaité n'est pas dans le pack, il faut la commander en supplément (c'est tres souvent l'extracteur). Nous déclinons toutes responsabilités en cas d'anomalies ou autres dommages infligés au rotor suite a la mauvaise application de composants.
	Si vous avez l'accès à Internet, vous pouvez consulter cette documentation en ligne. Avec cela, vous pouvez augmenter les images en cliquant dessus et vous recevez plus d'informations. Liste des systemes disponibles par le lien suivant: http://www.powerdynamo.biz
	Les rotors sont tres sensibles aux chocs (par exemple pendant le transport).
	Nous vous prions de bien vouloir examiner lors de chaque installation la qualité des aimants. S'ils sont bons, ils ne doivent pas bouger lorsque vous les serrez avec vos doigts. En effet, il arrive parfois qu'un rotor soi défectueux a la suite d'un choc et dans ce cas, les aimants sont mal fixés. Et si c'est le cas, cela pourrait causer de grave dégats au systeme. En plus, fait attention que les rotor n'ont pas ramasser quelques pieces metalliques (ecrous etc.) sur les aimants lors de la montage.

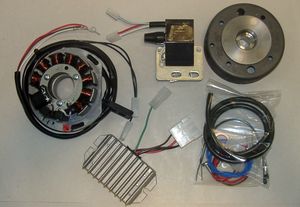

	Vous devez avoir recu les pièces suivantes: Rotor stator pré monté avec sa prise bobine allumage // fil haute tension régulateur/redresseur accessoires
Beachten Sie, dass der Spulenkörper nur lose auf der Grundplatte angeschraubt ist, da Sie diesen zur Montage am Kurbelgehäuse nochmals entfernen müssen. (Sie bekommen sonst die Befestigungsschrauben nicht montiert.)
	Pour le démontage du nouveau rotor n'utilisez que notre extracteur M27x1,25 (piece no.: 99 99 799 00 -Pas dans le volume de livraison!-) et rien d'autre. ATTENTION: En cas de destruction des aimants du rotor la garantie ne jouera pas.

Installez vous confortablement et si possible avec la moto sur une plateforme de manière à avoir un accès facile au volant magnétique.

	Ziehen Sie alle Kabel von der alten Lichtmaschine, dem Regler und den Zündspulen ab und entfernen Sie diese Teile. Entfernen Sie die Paßfeder vom Kurbelwellenzapfen, sie wird nicht mehr benötigt und würde der Montage des Systems im Weg stehen. Wenn Sie das jetzt vergessen, müßten Sie später das ganze neue System noch mal zerlegen.

	Schauen Sie sich die neue Statoreinheit an. Sie finden dort etwas links von der größeren schwarzen Spule eine rote Zündmarkierung. Achtung: Es gibt keinen Grund den Stator komplett von der Grundplatte zu entfernen. Sollten Sie es doch tun, stellen Sie sicher, daß er anschließend in der gleichen Position wie vorher (Kabeldurchführung) aufgeschraubt wird. Ansonsten ist die Zündmarkierung falsch und die Zündung funktioniert nicht.

	Lösen Sie die 3 Imbusschrauben M6 und heben Sie den Stator ein wenig an, sodaß Sie Zugang zu den Befestigungsschrauben darunter bekommen. Positionieren Sie die Grundplatte (mit dem lose daran hängendem Stator) an die Stelle der alten Lichtmaschine. Dabei zeigt die größere schwarze Spule ungefähr zum Kabelausgang des Motors. Befestigen Sie die Platte mit den 3 Schrauben M5. Achten Sie darauf nicht die Lackisolierung der Spulen zu beschädigen. (Das Foto zeigt einen ähnlichen Motor!)

Zündeinstellung Für maximale Flexibilität dabei wurde keine Nut in den Rotor gefräst. Sie brauchen sich auch keine Sorgen über den entfernten Paßstift zu machen, er hatte nie die Aufgabe den Rotor zu halten, sondern war nur für den Zündzeitpunkt verantwortlich. Dieser wird jetzt über Markierungen festgelegt.
	Schauen Sie sich ihren neuen Rotor an, auf seinem Außenumfang befindet sich eine kleine eingepreßte Linie. Das ist eine Zündeinstellmarke. Diese ist durch die Einpressung dauerhaft, aber eingebaut nicht immer gut zu sehen. Ein Nachziehen mit Faserstift ist daher eine gute Idee. Da unsere Material in mehr als nur einem Motoradtyp Verwendung findet, kann es sein, daß bei Ihrem Rotor diese Linie teilweise von einem kleinen Metallplättchen verdeckt wird. Verlängern Sie dann bitte diese Linie mit einem Faserstift, sodaß Sie sie richtig sehen können.

	Stecken Sie den Rotor lose auf die Kurbelwelle und testen Sie vorsichtig, daß er sich frei über die Statorgrundplatte bewegen läßt. Wenn die Kurbelwelle überarbeitet wurde kann es sein, daß die Nieten im inneren des Rotors die Spulen der Statoreinheit berühren und es zu Schäden kommen kann. Drehen Sie die Zündkerze raus und bringen Sie den Kolben in Zündposition (1.8mm vor OT). Am besten geht das, indem Sie den aufgesteckten Rotor als Drehknopf benutzen. (Das Foto zeigt einen ähnlichen Motor!)

	Ziehen Sie den Rotor wieder vorsichtig ab (ohne die Stellung der Kurbelwelle zu verändern). Danach heißt es den Rotor wieder so aufzusetzen, daß die Zündmarkierungen auf Rotor und Grundplatte übereinanderstehen (auch wieder ohne die Stellung der Kurbelwelle zu verändern). In dieser Position befestigen Sie den Rotor vorsichtig mit der originalen Mutter und Unterlegscheibe.

Befestigen Sie jetzt Zündspule und Regler an einer geeigneten Stelle, am Besten beide Teile mit Hilfe einer Klammer (nicht im Lieferumfang) Rücken an Rücken am Rahmen unter dem Tank. Anschließend die Kabel mit den beiliegenden Kabelbindern am Rahmen befestigen. (Bild zeigt Anbringung des AC-Reglers!)

Connectez les pièces comme indiqué dans le schéma de câblage respectif! Pour notre DC régulateur de standard (95 22 699 06), utiliser le schéma électrique 71ik12: Pour notre DC régulateur avec condensateur interne (73 00 799 50), utiliser le schéma électrique 71ik_102:
*	La prise n'est pas monté en bout des câbles de manière à faciliter leur passage. Lorsque ceux-ci sont installés il vous faut alors les encliqueter dans la prise, ne vous trompez pas, prenez votre temps: le rouge va sur le rouge et le blanc sur le blanc. Une fois encliquetées les prises ne sont que difficilement demontable. C'est pourquoi vous devez d'abord faire passer vos fils avant de mettre les prises au bout. Ensuite...
		... prenez la fiche femelle en plastique de la bobine avec les fils de couleurs rouge et blanc. Encliquetez celle-ci avec les deux fiches mâles du stator (rouge et blanc). Attention à bien pousser jusqu'à entendre un déclic avec l'embout en plastique et soyez aussi bien attentif à la couleur des câbles: le rouge avec le rouge le blanc avec le blanc
	Si vous voulez ou devez à nouveau séparer les fiches, utilisez, dans le meilleur des cas, un trombonne de bureau pour appuyer sur la pate de la fiche afin de la libérer de son embout en plastique.
	Le câble marron avec cosse ronde, plate, est relié à la masse de la bobine, sans cette connexion le système ne fonctionne pas.
*	Connexion de l'alternateur Powerdynamo au circuit d'éclairage (via régulateur):
		Les 2 cables noirs venant du alternateur portent la tension pour l'éclairage, klaxon, clignotants etc. Ils n'ont rien à voir avec l'allumage. Cette tension (quelque chose entre 10 et 50 volts AC) doit cependant être stabilisé (réglementé) et dans la plupart des utilisations rectifié en courant continu (DC), car il est tout d'abord un courant alternatif (AC). Pour cela, nous vous proposons 2 régulateurs différents:
	Attention: Toute confusion entre plus et la masse (avec les versions DC) conduit à la destruction immédiate du régulateur. Cela ne constitue pas un cas de garantie, car c'est négligence! On peut reconnaître un regulateur brûlés par sa odeur forte.
*	Variante 1: avec DC régulateur standard (95 22 699 06), utiliser le schéma électrique 71ik12:
*		Le régulateur/redresseur possède une prise 6 broches dont une libre. On a ajouté un boitier femelle dans lequel, on doit introduire les câbles suivants.
	Les deux câbles noirs venant du nouvel alternateur...	...viennent aux bornes 1 et 4 du nouveau régulateur. Peu importe quel câble va sur quelle borne puisque nous sommes sous un courant alternatif.
	Le nouveau câble marron avec cosse plate ronde...	...relie la borne 3 du nouveau régulateur avec le moins (-) de la batterie, reliée à une très bonne masse. Cela est très important, il ne faut pas inverser les pôles!
	Le nouveau câble rouge avec cosse plate ronde...	...relie la borne 5 du nouveau régulateur avec le plus (+) de la batterie et/ou le fusible (8A) à installer entre la batterie et le faisceau de la moto. (motos allemandes: borne 51)
	Vérifiez bien qu'une protection de 8A est bien utilisée entre la batterie et les bornes. A l'origine, se trouve au niveau de l'interrupteur d'allumage une protection de 6V, donc pensez bien à la modifier s'il vous plait.
	Le câble vert/rouge du nouveau régulateur sur la broche 6... Information: Avant novembre 2007, le fil n'est pas sur la prise mais sort séparé du régulateur.	...est pour le contrôle de la charge. Naturellement, il n'est utilisé qu'avec une batterie, sans batterie,il n'est pas branché. Il n'est pas absolulent nécessaire de le brancher.
*	Variante 2: avec DC régulateur qui a condensateur interne (73 00 799 50), utiliser le schéma électrique 71ik_102:
		les 2 cables noir (sw) les sont l'entrée d'alimentation de l'alternateur (comme c'est le AC, il n'est pas d'importance quel noir où) le fil rouge (rt) est la sortie 12V DC plus le fil brun (br) est la masse, connecté en interne à la boite
*	Reste le câble bleu/blanc de la bobine, qui est le câble de coupure Information: si vous constatez un problème d'allumage, regardez en premier ce fameux câble bleu/blanc. Déconnectez-le et vous devriez toujours pouvoir rouler sans problème. (cf aide-technique)	Quand la masse est connectée, l'allumage ne fonctionne pas. Nous mettons cette variante de circuit en place sur les véhicules qui ont déjà eu un allumage par magnéto et qui ont eu un fil d'arrêt moteur ver la masse. Ces véhicules possèdent un contact qui lorsqu'il est sur la position "OFF" et connecté à la masse. Avec ce contact, le câble bleu/blanc sera donc activé. De ce fait, le système fonctionnera comme auparavant.
*	Le câble à haute-tension... Pensez, surtout, à ne pas utiliser de câbles de type "Nology" (Hot wire). Ceux-ci ne sont pas compatibles avec notre dynamo et vous risqueriez d'endommager le système.	... enboitez-le dans la bobine après avoir mis le capuchon en caoutchouc. N'utilisez que le câble fourni, n'allez pas utilisez d'anciens câbles ou des "super câbles fortes puissance".
	Profitez en pour changer la bougie et l' antiparasite (0 à 2kOhm max). C'est peut être à cause de cela qu´il peut y avoir des soucis au niveau des fiches, de la bougie ou des câbles. N'utilisez jamais de bougies avec une résistance d'antiparasitage supérieure. NGK (par exemple) propose dans ce cas, des bougies d'allumage codées "R" (R pour Resistor).
*	Enfin avant de démarrer, tout contrôler calmement et posément en s'aidant du schéma électrique. Pensez aussi à passer les lampes à incandescence de 6 à 12 Volt. Le klaxon peut rester à 6V. Pensez aussi maintenant que vous avez besoin d'une batterie de 12V. Si le montage ne fonctionne pas, vous pouvez vous référez à l'aide technique. Sachez que dans la plupart des cas, les problèmes que vous pouvez rencontrer sont liés à un disfonctionnement du câble bleu/blanc.
*	IMPORTANT: S'il vous plait, faites attention à l'état du vilbrequin, il se peut que l'arbre ait un peu rétressi et dans ce cas, le rotor peut alors s'appuyer sur la bobine ce qui créé un contact et ammène donc à la destruction du stator et du système d'allumage. Plus d'info ici!

	Informations importantes liées a la sécurité en entreprise
#	Merci de bien vouloir observer et respecter les consignes de sécurité prescrites par le fabriquant de moto ainsi que celles liées à la sécurité en entreprise.
#	Les systèmes d'allumage génèrent de la haute tension. Avec nos bobines une tension de 40.000 volts est atteinte. C'est pourquoi en cas de conditions défavorables cela peu provoquer non seulement des brûlures électriques mais aussi des problèmes cardiaques, c'est pourquoi il est toujours recommande d'être suffisamment éloigne de l'électrode et des câbles hautes tensions et en cas d'essai de toujours veiller a ce que la bougies soit bien relie a la masse de manière a évacuer le courant.
#	Après l'installation, vérifiez bien que tous les éléments du stator sont bien serrés. Si ce n'est pas le cas, les pièces vont vibrer libre et endommager l'ensemble. Lors du prémontage, nous posons simplement les vis, aucun serrage n'est effectué.
#	Avant d'incriminer l'allumage penser a contrôler tout le reste. Toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun cas de mesurer une quelconque tension sur la bobine vous ne feriez que détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement attention a réaliser une bonne masse.
#	Si vous avez un dispositif avec la bobine d'allumage double, faites attention à certaines particularités de cette bobine. L'allumage ne fonctionne correctement que si les deux bougies sont bien connectées aux bobines. On ne peut donc pas déconnecter une bougie pour tester. Si cela est vraiment nécessaire, lorsque vous testez une partie, il faut que l'autre soit reliée à la masse. Et là, on constate que le circuit est comme une bobine d'allumage avec une seule sortie (cf en haut). Si sur une partie, le courant électrique ne passe pas, plus rien ne va et le système cherchera la masse au plus près. Et dans ce cas, vous crâmez votre bobine d'allumage. D'où la nécessité d'avoir deux bobines, deux sorties et deux bougies.
#	Ne pensez surtout pas que l'étincelle est faible, plus l'allumage et les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les allumages classiques ne donnent avec 10.000 volt que très peu d'énergie et une étincelle jaune et épaisse, l'allumage électronique avec 40.000 volts donne une étincelle fine et dense. L'unité rotor doit atteindre une certaine vitesse avant de produire une étincelle, c'est pourquoi une rotation lente (action du kick a la main) ne produit pas d'étincelle.
#	Ne jamais faire de soudage à l'arc électrique sur la moto sans débrancher complètement toutes les pièces contenant des semi-conducteurs (bobine d'allumage, régulateur, l'avance) le stator et le rotor ne doit pas être décollé.
#	Le système électronique est sensible à l'inversion des pôles. C'est pourquoi il est impératif de toujours vérifier après usage, que les fils et raccords à la batterie sont correctes. L'inversion des pôles et les courts-circuits détruisent le régulateur et la parties d'allumage. La règle veut que l'on câble les fils couleur par couleur. Il ne faut pas mélanger. Et s'il y a des exeptions, elles seront mentionnées dans le guide d'instructions.
#	Lors du montage du rotor, faites bien attention à ne pas endommager les aimants. Evitez aussi les chocs directs avec le rotor. Lors du transport, ne mettez jamais le stator dans le rotor afin d'éviter tout endommagements. Vous pouvez consulter conditions d'expédition.
#	N'utilisez pas un antiparasite avec une résistance supérieure à 5kOhm. Pensez aussi qu'un antiparasite vieux et usé voit sa résistance augmenter. Si un moteur ne démarre qu'à froid, il y a de grandes chances que ce soit justement l'antiparasite qui est défectueux. Et afin d'éviter tout problème avec l'antiparasite, nous vous déconseillons fortement d'utiliser un câble condensateur (par exemple Nology).
#	Pensez toujours aussi à lubrifier légèrement le rotor pour ne pas qu'il rouille. Ce n'est pas grave mais c'est moins esthétique.
#	N'utilisez jamais un extracteur à griffe ou un marteau pour enlever le rotor. Cela peut abîmer et décoller les aimants. Vous devez seulement utiliser un extracteur à visser M27x1.25 (cf guide d'installation).
#	Si vous n'utilisez pas votre moto pendant un certains temps, pensez à enlever la batterie afin d'éviter qu'elle ne se décharge. Malgrès tout, vous pourrez constater qu'elle s'est tout de même un peu déchargée, mais c'est normal.
#	Suivez tout ces conseils mais ne vous laissez pas démoraliser. Des milliers de client utilisent déjà nos allumages sans problèmes. *Pour le plaisir de conduire!*
