Powerdynamo, guide d'installation pour Husquarna 125-400 (année de const. 1971-81)

IMPORTANT:	Merci de bien vouloir lire attentivement et intégralement ce guide avant de vous lancer dans l'installation ou d'effectuer des modifications. Faites attention aux instructions du systeme. Faites attention que les valeurs que nous vous donnons pour nos systèmes correspondent bien à votre moteur. Un mauvais réglage de l'avance peu détruire tout ou partie de votre moteur et même dans certains cas provoquer des blessures corporelles: retour de kick par exemple. Au premier démarrage, soyez prudent et n'hésitez pas à revoir le réglage de l'avance s'il vous semble inadéquat. En tout cas, vérifier le bon montage du rotor, si il est trop bas, cela détruira forcément la bobine.
	Au cas ou vous n'ayez pas les connaissances suffisantes faites appel à un professionnel. Vous y gagnerez en temps et en argent et ne risquerez pas de détruire le système voir même la moto. Une mauvaise installation peut endommager le nouveau systeme ainsi que la moto.
	ATTENTION: Nos systèmes électroniques peuvent ne pas être compatibles avec d'autres systèmes électroniques embarqués tel que allumages électroniques d'autres marques, portables, GPS etc. et de ce fait aucune responsabilité de notre part ne pourrait être engagé en cas d'éventuelles détériorations dus aux branchements avec nos systèmes. La fonction de tachymètre éventuellement existantes ne peuvent pas être garantis. S'il vous plaît lire les instructions correspondantes!
	Avant de commander un produit neuf de notre entreprise, nous vous invitons a consulter notre documentation (notament la rubrique "Vous avez reçu toutes ces pièces"), afin de savoir quelles sont les pieces qui le composent. Et si une piece souhaité n'est pas dans le pack, il faut la commander en supplément (c'est tres souvent l'extracteur). Nous déclinons toutes responsabilités en cas d'anomalies ou autres dommages infligés au rotor suite a la mauvaise application de composants.
	Si vous avez l'accès à Internet, vous pouvez consulter cette documentation en ligne. Avec cela, vous pouvez augmenter les images en cliquant dessus et vous recevez plus d'informations. Liste des systemes disponibles par le lien suivant: http://www.powerdynamo.biz
	Les rotors sont tres sensibles aux chocs (par exemple pendant le transport).
	Nous vous prions de bien vouloir examiner lors de chaque installation la qualité des aimants. S'ils sont bons, ils ne doivent pas bouger lorsque vous les serrez avec vos doigts. En effet, il arrive parfois qu'un rotor soi défectueux a la suite d'un choc et dans ce cas, les aimants sont mal fixés. Et si c'est le cas, cela pourrait causer de grave dégats au systeme. En plus, fait attention que les rotor n'ont pas ramasser quelques pieces metalliques (ecrous etc.) sur les aimants lors de la montage.

Conseil important: Comme le système AC a été conçu pour une utilisation hors-circuit et ne prend donc pas en charge ni le chargement de la batterie, ni les indicateurs de sens (cligotants), il est donc pas autorisé pour la circulation routière sauf autorisation spéciale.

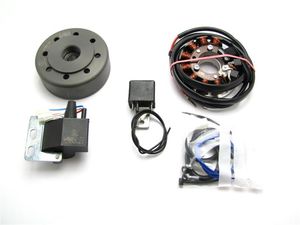

	Vous devriez avoir reçu ces pieces: Stator (prémonté) Rotor Bobine d'allumage électronique et câble d'allumage câble de coupure bleu AC-Regulateurs 3 vises M5, 2 Colliers de maintien Remarquez que les bobines ne sont pas serrées sur leur support car vous allez devoir les démonter pour visser la plaque de base sur le moteur.
	Pour le démontage du nouveau rotor n'utilisez que notre extracteur M27x1,25 (commandez-no.: 99 99 799 00 -Pas dans le volume de livraison!-) et rien d'autre. ATTENTION: En cas de destruction des aimants du rotor la garantie ne jouera pas.

Installez vous confortablement et assurez vous que votre moto est stable sur sa béquille et que vous avez un accès facile à l'alternateur.

	Retirez tous les câbles qui vont vers l'ancien l'alternateur et des bobines d'allumages et ôtez ses pièces. Retirez aussi la clavette sur le vilebrequin. Elle n'est plu nécessaire est gênerait lors du montage. (La photo montre un autre moteur!)

	Retirez les 3 vises qui maintiennent le stator sur la plaque de base et soulevez le un peu pour avoir un accès aux trous d'en dessous. Veillez à ne pas rayer l'isolation sur les fils. posez la plaque à la place de l'ancien alternateur sur le carter. Fixez la plaques avec les 3 vises M5. Veillez à ne pas coincer de câbles. (L'image montre un autre moteur!)

	Reposez le strator sur la plaque fixée sur le moteur maintenant. La grosse bobine noire montre environ vers 10 heures. La bobine doit se fixer fermement. Si elle ne tient pas bien il y'a surement une câble qui est coincé en-dessous! Assurez vous que le stator est droit sur la plaque sans qu'il y'a des câbles en dessous, sinon l'installation peut être détruite ou ne pas fonctionner correctement. Vissez le stator à nouveau à l'aide des 3 vises M4.

Calage de l'allumage: Pour la plus grande flexibilité possible du calage de l'allumage, l'ajustement du rotor sur le vilebrequin par l'utilisation d'une clavette a été supprimé. Il n'éxiste tout de même pas de risque (si le cône est correct) d'un détachement involontaire ou d'un déplacement du rotor, qui de toute façon est toujours tenu par le cône jamais par la clavette. Celle-ci n'a qu'une fonction de repère pour la bonne pose du moment d'allumage.
	Regardez le nouveau rotor. Sur le bord vous trouvez un petit marquage pressé en forme de trait. Ceci est une marque de calage de l'allumage. Celle-ci est visible durablement grâce au pressage mais une fois integré il n'est pas toujours très bien visible. Repasser dessus avec un crayon à fibre est une bonne idée.
	Regardez la plaque de base. Vous y trouverez aussi sur le bord un marquage. ATTENTION: En théorie le stator peut être monté en 2 positions sur le plaque de base (2 perçages pour le câbles). Qand vous avez retiré entièrement le corps de la bobine de la plaque de base, prenez soin de le monter dans la bonne position, sinon l'allumage est decalé de 120 degés! En pratique ceci risque peu de se passer car votre câble ne se dirigeras pas vers la sortie du câble du moteur.

	Enlevez la bougie d'allumage et mettez le piston en position d'allumage. En règle ceci devrait être à 2mm avant le PMH. Branchez légèrement le nouveau moteur sur le rotor. Vous pouvez tourner le vilbrequin avec maintenant. Tenez l'endroit du moment d'allumage, retirez doucement le nouveau rotor et reposez le de manière à ce que le marquage sur le côté extérieur du rotor soit à hauteur du marquage côté gauche de la plaque du strator. Posez la rondelle originale en-dessous et vissez le rotor à l'aide de l'écrou original.

Fixez la nouvelle bobine d'allumage et le nouveau régulateur à un endroit propice. Par intérêt avec le collier de retenue sur la bobine d'allumage. Laissez une des vises de la bobine d'allumage encore déserré, on y fixera encore un câble de masse. Posez le nouveau câble de l'alternateur avec, l'aide des attache-câbles joints,sur le cadre de manièrede à ce qu'il se finit, comme les autres câbles à hauteur du régulateur/bobine d'allumage. Pensez à vérifier que rien ne puisse frotter.

Pour le câblage, reportez-vous au schéma électrique 71ik-ac, soit:
*	La prise n'est pas monte en bout des câbles de manière à faciliter leur passage. Lorsque ceux-ci sont installés il vous faut alors les encliqueter dans la prise, ne vous trompez pas, prenez votre temps: le rouge va sur le rouge et le blanc sur le blanc. Une fois encliquetées les prises ne sont que difficilement demontable. C'est pourquoi vous devez d'abord faire passer vos fils avant de mettre les prises au bout. Ensuite...
		...prenez la fiche femelle en plastique de la bobine avec les fils de couleurs rouge et blanc. Encliquetez celle-ci avec les deux fiches mâles du stator (rouge et blanc). Attention à bien pousser jusqu' à entendre un déclic avec l'embout en plastique et soyez aussi bien attentif à la couleur des câbles: le rouge avec le rouge le blanc avec le blanc
	Si vous voulez ou devez à nouveau séparer les fiches, utilisez, dans le meilleur des cas, un trombonne de bureau pour appuyer sur la pate de la fiche afin de la libérer de son embout en plastique.
	Le câble marron avec cosse ronde, plate, est relié à la masse de la bobine, sans cette connexion le système ne fonctionne pas.
*		Les deux câbles noirs sortant du nouveau stator... ... viennent sur les bornes 1/3 (extérieure) du régulateur, dans n'importe quel position (courant alternatif).
	Ensuite, les deux câbles de masse du régulateur et de la bobine...	...sont reliés ensemble et rejoigne la masse générale de la moto, (sans cette liaison, pas de lumière).
	Sur la borne du milieu du régulateur...	...viennent se brancher les câbles d'alimentation du phare, du feu arrière et du feu stop.
*	Il reste le câble bleu/blanc de la bobine Conseil: si vous constatez un problème d'allumage, regardez en premier ce fameux câble bleu/blanc. Déconnectez-le et vous devriez toujours pouvoir rouler sans problème. (cf aide-technique)	Quand la masse est connectée, la bobine ne fonctionne pas. Nous mettons cette variante de circuit en place sur les véhicules qui à la base ont déjà un allumage par magnéto et qui provoquait un court-circuit par la masse. Ces véhicules possèdent un contact qui lorsqu'il est sur la position "OFF" et connecté à la masse. Avec ce contact, le câble bleu/blanc sera donc activé. De ce fait, le système fonctionnera comme auparavant.
*	Le câble à haute-tension... Pensez, surtout, à ne pas utiliser de câbles de type "Nology" (Hot wire). Ceux-ci ne sont pas compatibles avec notre dynamo et vous risqueriez d'endommager le système.	...enboitez-le dans la bobine après avoir mis le capuchon en caoutchouc. N'utilisez que le câble fourni, n'allez pas utilisez d'anciens câbles ou des "super câbles fortes puissance".
	Profitez en pour changer la bougie et l' antiparasite (0 à 2kOhm max). C'est peut être à cause de cela qu'il peut y avoir des soucis au niveau des fiches, de la bougie ou des câbles. N'utilisez jamais de bougies avec une résistance d'antiparasitage supérieure. NGK (par exemple) propose dans ce cas, des bougies d'allumage codées "R" (R pour Resistor).
*	Enfin avant de démarrer tout contrôler calmement et posément en s'aidant du schéma électrique. Pensez aussi à passer les lampes à incandescence de 6 à 12 Volt. Pour le klaxon il en faut pour currant alternative. Si le montage ne fonctionne pas, vous pouvez vous référez à l'aide technique. Sachez que dans la plupart des cas, les problèmes que vous pouvez rencontrer sont liés à un disfonctionnement du câble bleu/blanc.
*	IMPORTANT: S'il vous plait, faites attention à l'état du vilbrequin, il se peut que l'arbre ait un peu rétressi et dans ce cas, le rotor peut alors s'appuyer sur la bobine ce qui créé un contact et ammène donc à la destruction du stator et du système d'allumage. Plus d'info ici!

Instructions de sécurité et régles concernant les systèmes à courant alternatifs (AC)

En effect, le régulateur de courant continu ( c´ est regulateur et redresseur dans une boite) est la meilleure solution. Ils sont plus résistant et polyvalent (emploi universel).

L'avantage du réglateur AC se trouve simplement dans sa taille. Son petit gabarit est très intéressant dans les systèmes.

Sur les véhicules anciens, ou l'emplacement du régulateur DC pose des problèmes. Tandis que par exemple, le régulateur AC peut être monté dans le boitier du phare avant.
Pour les modèles strictement tout-terrain, le régulateur DC ne laisse que peu de possibilités à cause de son poids.

Cependant, le régulateur AC n'a pas que des avantages. A cause de la nature du courant qui est alternatif, on doit faire attention à un certains nombres d'inconvénients.

aucune batterie ne peut être utilisée
clignotant ne peut être utilisé ( sauf si l'on en monte un qui fonctionne sous un courant alternatif, qui a lui aussi certaines particularités)
le klaxon ne peut fonctionner ( aucun son) sauf si celui-ci est prévu pour être utilisé en alternatif.
Le régulateur AC fonctionne sous 70 Watt mais la dynamo en fournit d'avantage.

	Informations importantes liées a la sécurité en entreprise
#	Merci de bien vouloir observer et respecter les consignes de sécurité prescrites par le fabriquant de moto ainsi que celles liées à la sécurité en entreprise.
#	Les systèmes d'allumage génèrent de la haute tension. Avec nos bobines une tension de 40.000 volts est atteinte. C'est pourquoi en cas de conditions défavorables cela peu provoquer non seulement des brûlures électriques mais aussi des problèmes cardiaques, c'est pourquoi il est toujours recommande d'être suffisamment éloigne de l'électrode et des câbles hautes tensions et en cas d'essai de toujours veiller a ce que la bougies soit bien relie a la masse de manière a évacuer le courant.
#	Après l'installation, vérifiez bien que tous les éléments du stator sont bien serrés. Si ce n'est pas le cas, les pièces vont vibrer libre et endommager l'ensemble. Lors du prémontage, nous posons simplement les vis, aucun serrage n'est effectué.
#	Avant d'incriminer l'allumage penser a contrôler tout le reste. Toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun cas de mesurer une quelconque tension sur la bobine vous ne feriez que détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement attention a réaliser une bonne masse.
#	Si vous avez un dispositif avec la bobine d'allumage double, faites attention à certaines particularités de cette bobine. L'allumage ne fonctionne correctement que si les deux bougies sont bien connectées aux bobines. On ne peut donc pas déconnecter une bougie pour tester. Si cela est vraiment nécessaire, lorsque vous testez une partie, il faut que l'autre soit reliée à la masse. Et là, on constate que le circuit est comme une bobine d'allumage avec une seule sortie (cf en haut). Si sur une partie, le courant électrique ne passe pas, plus rien ne va et le système cherchera la masse au plus près. Et dans ce cas, vous crâmez votre bobine d'allumage. D'où la nécessité d'avoir deux bobines, deux sorties et deux bougies.
#	Ne pensez surtout pas que l'étincelle est faible, plus l'allumage et les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les allumages classiques ne donnent avec 10.000 volt que très peu d'énergie et une étincelle jaune et épaisse, l'allumage électronique avec 40.000 volts donne une étincelle fine et dense. L'unité rotor doit atteindre une certaine vitesse avant de produire une étincelle, c'est pourquoi une rotation lente (action du kick a la main) ne produit pas d'étincelle.
#	Ne jamais faire de soudage à l'arc électrique sur la moto sans débrancher complètement toutes les pièces contenant des semi-conducteurs (bobine d'allumage, régulateur, l'avance) le stator et le rotor ne doit pas être décollé.
#	Le système électronique est sensible à l'inversion des pôles. C'est pourquoi il est impératif de toujours vérifier après usage, que les fils et raccords à la batterie sont correctes. L'inversion des pôles et les courts-circuits détruisent le régulateur et la parties d'allumage. La règle veut que l'on câble les fils couleur par couleur. Il ne faut pas mélanger. Et s'il y a des exeptions, elles seront mentionnées dans le guide d'instructions.
#	Lors du montage du rotor, faites bien attention à ne pas endommager les aimants. Evitez aussi les chocs directs avec le rotor. Lors du transport, ne mettez jamais le stator dans le rotor afin d'éviter tout endommagements. Vous pouvez consulter conditions d'expédition.
#	N'utilisez pas un antiparasite avec une résistance supérieure à 5kOhm. Pensez aussi qu'un antiparasite vieux et usé voit sa résistance augmenter. Si un moteur ne démarre qu'à froid, il y a de grandes chances que ce soit justement l'antiparasite qui est défectueux. Et afin d'éviter tout problème avec l'antiparasite, nous vous déconseillons fortement d'utiliser un câble condensateur (par exemple Nology).
#	Pensez toujours aussi à lubrifier légèrement le rotor pour ne pas qu'il rouille. Ce n'est pas grave mais c'est moins esthétique.
#	N'utilisez jamais un extracteur à griffe ou un marteau pour enlever le rotor. Cela peut abîmer et décoller les aimants. Vous devez seulement utiliser un extracteur à visser M27x1.25 (cf guide d'installation).
#	Si vous n'utilisez pas votre moto pendant un certains temps, pensez à enlever la batterie afin d'éviter qu'elle ne se décharge. Malgrès tout, vous pourrez constater qu'elle s'est tout de même un peu déchargée, mais c'est normal.
#	Suivez tout ces conseils mais ne vous laissez pas démoraliser. Des milliers de client utilisent déjà nos allumages sans problèmes. *Pour le plaisir de conduire!*
