Powerdynamo bringt Ihrem Oldtimer Motorrad
wieder Zündung und
Licht
|
|
Powerdynamo bringt Ihrem Oldtimer Motorrad |
|
|||
|
|
|||||
3 Gang ILO Motoren. ACHTUNG verschiedene Versionen! (die
Erfahrung sagt uns es kann noch weitere Versionen geben, hier was wir
bisher kennen)
|
|
|
eine Versionen bei der die Zündanlage direkt auf dem Motorblock war |
|
|
|
Motor MG 125/175E Noris Zündanlage wird direkt, ohne Zwischendeckel mit 2 Schrauben auf den Motorblock verschraubt. Runder Dynamodeckel.  entspricht System 72 59 799 00 |
|
|
Motor ILO-Ardie M 6-125 E
des Kleinwagen Kleinschnittger F125.
Noris Zündanlage wird direkt, ohne Zwischendeckel mit 2 Schrauben auf den Motorblock verschraubt. Runder Dynamodeckel. entspricht System 71 79 799 00 |
|
|

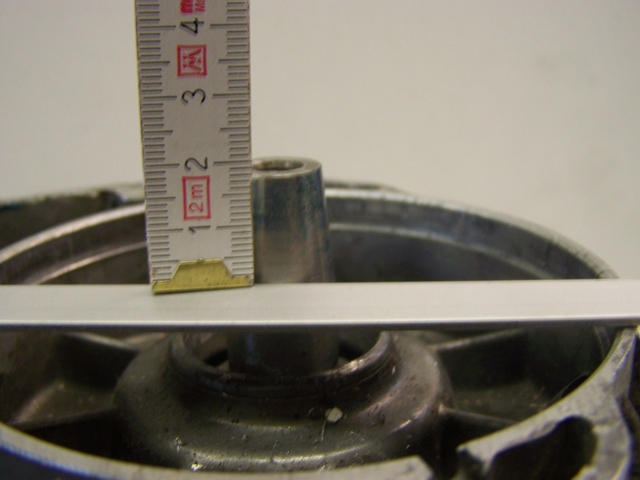

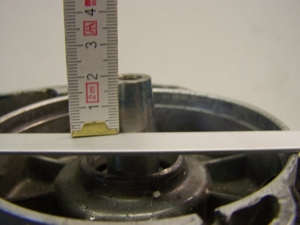

Da es durchaus möglich ist das der Kleinschnittgermotor auch anderweitig verwendet wurde hier eine Möglichkeiten zwischen den beiden Motoren zu unterscheiden: Die Stümpfe der Kurbelwelle lichtmaschinenseitig sind verschieden lang und können wie hier gezeigt ausgemessen werden (Foto zeigt anderen Motor aber gleiche Methode)
|
|
zudem gab es noch Versionen mit Zwischendeckel |
|
|
|
Motor M 175 T (z.B. in früher 3 Gang Tornax 175T)
mit langem Zwischendeckel entspricht System 76 59 799 00 Dynamo wurde mit 3 Schrauben befestigt. Lichtmaschinendeckel ist in Form des Motors.
|
|
|
|
|
|
Motor MG 175
mit kurzem Zwischendeckel, entspricht System 78 22 799 00 Dynamo wurde mit 2 Schrauben befestigt. Runder Dynamodeckel.
|
|
|
|
|
|
