Angebot dieses Reglers ist eingestellt.
Grund: infolge konstruktiver Gegebenheiten  geht die Ladekontrollleuchte nicht an wenn die Lima im laufenden Betrieb versagt
Da dieses Thema leider zum Gegenstand längerer und teils weltfremder Debatten im MZ Forum gemacht wurde, haben wir uns entschlossen den Vertrieb dieses Reglers einzustellen, obwohl er ansonsten perfekt funktionierte (wenn nicht gerade verwendungswidrig zum Tunen von 6V Anlagen verwendet wie im MZ Forum immer wieder empfohlen) und es auch kaum ein alternatives Angebot auf dem Markt gibt.
Auf jeden Fall haben die Foristi des MZ Forum nun ihren Frieden und können sich neuen Themen widmen (wie einem weiteren Regler von uns der "an der Batterie lutschen" würde

Produkthinweise hier
Regler für 12 Volt 3-Phasen Alternator von MZ (ETZ) und JAWA (Magneton) Hinweis:
Auch der beste Regler kann nicht regeln was nicht kommt! Wenn kein Strom kommt kann das auch am Alternator (Lima) liegen!

Er ist wirklich nur für die MZ und JAWA 12V Drehstromlima geeignet. Nichts anderes!!
ACHTUNG: dieser Regler geht definitiv nicht um 6V Anlagen auf 12V zu bringen!
Ersatzteilnummer / Preis 95 19 530 01          nicht mehr lieferbar.
Leistungsbeschreibung Ersetzt den mechanischen ETZ bzw. JAWA (Magneton) Regler .Der Regler regelt die Spannungsabgabe der Drehstromlime auf 14.4 Volt ein, die Normspannung für 12V Systeme.
ACHTUNG:
  • der Regler ist nur für MZ und JAWA Motorräder freigegeben! Für anderweitigen Einsatz gibt es keine Unterstützung.
  • Der Regler (wie auch die Drehstromlima selbst) ist NICHT ohne Batterie verwendbar!

  • Bei Verwendung in JAWA 638-640 mit PAL Drehstromlichtmaschine müssen die Klemmen 61 und 51 mit einer Kabelbrücke verbunden werden! (siehe Kabelplan hier)
Abmessungen 90x40x30 (mit Kontakten) siehe Maßskizze hier
Schaltung für MZ ETZ.

Schaltung.

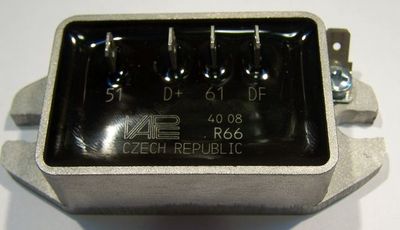

Alle Klemmen sind wie beim originalen Regler (siehe Bild unten) beschriftet und werden auch so angeschlossen

 Bild zum Vergrößern klicken
